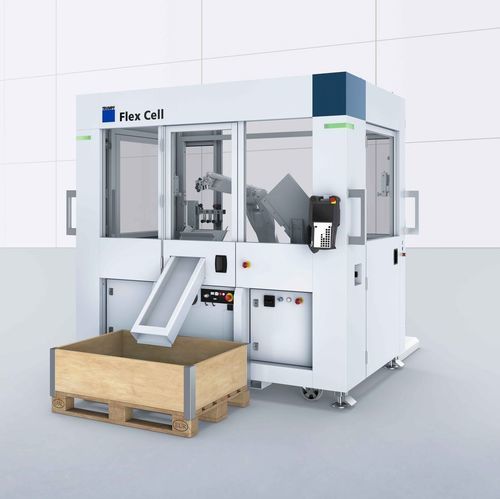

Célula robotizada de plegado Flex Cell

compacta

Resumen
Automatización a demanda: convierta una prensa plegadora manual en una célula de plegado móvil y automatizada en pocos minutos. Flex Cell se conecta a una TruBend 7050 para ofrecer una solución compacta y reposicionable con amplio almacenamiento de material y rápida puesta en producción.

Ventajas clave

• Extremadamente rápida – la célula de plegado más rápida de TRUMPF para componentes sencillos.
• Alta capacidad de carga – capacidad doble que permite hasta 42 horas de funcionamiento autónomo.
• Requisitos de espacio mínimos – automatización completa en menos de 10 m².
• Conectar y producir – mantener piezas complejas en producción manual y automatizar piezas sencillas; lista en minutos.

Solución móvil
Diseñada para movilidad: transporte manual o con carretilla elevadora y conexión rápida a la plegadora para uso inmediato y configuración flexible del taller.

Producción autónoma
Funciones integradas como detección de chapa doble, mesa de centrado, estaciones de reagarre y pinza combinada permiten una producción de plegado fiable y en gran parte autónoma.

Programación inmediata
Programación rápida de secuencias de plegado con TecZone Bend; creación del programa de robot mediante el asistente del panel teach para puesta en marcha y cambios rápidos.

Equipamiento principal

• Robot industrial de 6 ejes: alto rendimiento, precisión y acoplamiento mecánico de liberación rápida para cambios de pinza.
• Mesa de centrado: posicionamiento preciso de las chapas, reducción de exigencia de apilado y superficie perforada para evitar adherencias.
• Pinza combinada: ventosa + pinza pivotante con unidad de vacío desplazable para reducir interferencias y permitir solapado de alas.
• Detección de chapa doble: medición de espesor para detectar agarres dobles y aumentar la fiabilidad del proceso.
• Cinta transportadora: evacuación segura de piezas delicadas, desacoplamiento rápido y amplio acceso para el operario.
• Estaciones de reagarre: dos estaciones integradas (fija para piezas pequeñas, ajustable para piezas grandes) con vacío independiente por ventosa.
• Carro de carga/descarga: preparación de las siguientes piezas durante la producción para cambios rápidos.
• Sistema de medición angular ACB: compatible con ACB Wireless y ACB Laser mediante el método ACB "Smart".
• Pinza de vacío: manejo de componentes hasta 600 x 400 mm; eje giratorio adicional para reducir reagarres.

Multimedia
Vídeo de presentación del producto disponible para mostrar funcionamiento y características.

Especificaciones técnicas

• Tamaño mínimo componente: 70 mm x 50 mm
• Tamaño máximo componente: 600 mm x 400 mm
• Espesor mínimo de chapa: 0,7 mm
• Espesor máximo de chapa: 6 mm
• Peso máximo por componente: 5 kg
• Dimensiones (Al x L x An): 2200 mm x 2400 mm x 2000 mm
