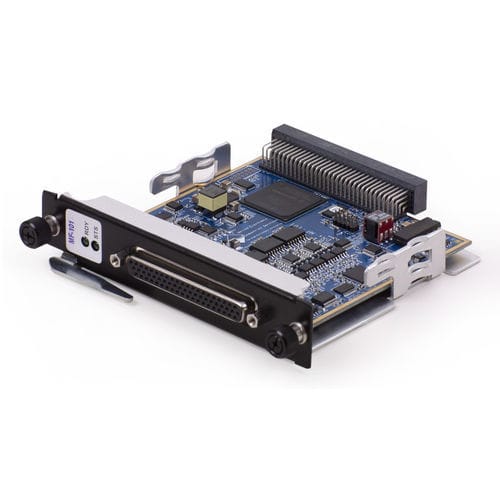

Tarjeta E/S analógica DNx-MF-101 series

digitalRS-232TTL

La DNA/DNR/DNF-MF-101 son tarjetas de E/S analógicas y digitales multifunción para utilizar en los chasis de E/S Cube/RACKtangle/FLATRACK de UEI, respectivamente. La tarjeta ofrece una potente combinación de E/S que incluye 16 entradas analógicas de un solo extremo/8 diferenciales, 2 salidas analógicas, 20 bits de E/S digitales, un puerto I2C y un puerto RS-232/422/485. La placa ofrece 8 rangos A/D seleccionables por software desde ±80V hasta ±0,156V con una resolución de 18 bits. El rango de ±80 voltios convierte a la DNx-MF-101 en una solución de medición ideal para una serie de aplicaciones de automoción, aeroespaciales y de generación de energía en las que el rango de entrada máximo de 10 voltios de muchos productos DAQ no puede utilizarse sin un acondicionamiento de señal externo. Las configuraciones de "alta tensión" y "baja tensión" son programables por canal. Las ganancias programables, combinadas con el convertidor A/D de 18 bits de la tarjeta, proporcionan una resolución de hasta 1,19 microvoltios. La DNx-MF-101 ofrece velocidades de muestreo de hasta 2000 muestras por segundo en cada canal (16 k/s en total). También se proporcionan dos salidas analógicas de 16 bits de tensión o corriente ±10 (por ejemplo, 4-20 mA). La placa ofrece 20 bits de entrada/salida digital divididos en 16 bits de tensiones industriales en los que cada bit puede configurarse independientemente como entrada o salida. También se proporcionan cuatro bits de DIO de nivel TTL (programados como E/S en bancos de dos). Las entradas y salidas industriales tienen un amplio rango de funcionamiento, desde 3,3 V hasta 55 VDC. Las entradas de rango industrial (no de nivel lógico) tienen resistencias pull up/down programables que permiten que las entradas monitoricen contactos conectados a una tensión de alimentación o a tierra.
