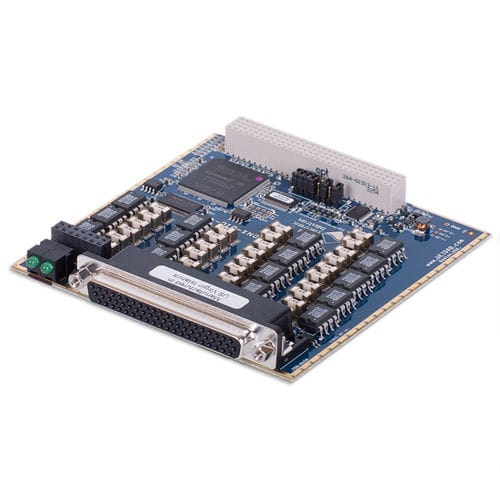

Tarjeta E/S digital DNx-DIO-430 series

multivíasde relés

Las DNx-DIO-430 son tarjetas de relé de estado sólido de 30 canales. Las tarjetas DIO-430 están diseñadas para su uso en una amplia variedad de aplicaciones de conmutación y control digital. Cada canal está configurado como un relé de forma A (SPST) estándar y conmuta tensiones de hasta ±55 VCC o formas de onda de CA con picos inferiores a ±55 VCC. Cada canal está clasificado para un funcionamiento continuo a 400 mA CC o CA rms con una resistencia de conmutación inferior a 1,5 ohmios (sin incluir los cables externos). Todos los relés se ponen por defecto en "OFF" al encenderse/reiniciarse. Se admiten velocidades de conmutación de hasta 1000 Hz. Cada placa proporciona un aislamiento de 350 VDC entre canales, así como entre la placa, el cubo y otras placas de E/S instaladas. Las salidas están protegidas contra transitorios por diodos SMAJ60CA TVS y contra sobrecorriente con un fusible de 1 amperio de acción rápida. Todas las conexiones se realizan a través de un cómodo conector D de 62 pines que garantiza que no haya problemas para obtener cables o conectores de acoplamiento. Los usuarios también pueden conectar las tarjetas DNx-DIO-430 a nuestro popular panel de terminales de tornillo DNA-STP-62 mediante los cables DNA-CBL-62. Los cables están totalmente blindados y están disponibles en longitudes de 2,5, 10 y 20 pies. Características 30 relés de estado sólido independientes de forma A (SPST) ±55 VDC (tensión máxima de funcionamiento) 1.resistencia de 5 ohmios (sin incluir el cableado) capacidad de corriente de carga continua de 400 mA 2 A de corriente de pico (<10 mS) velocidad de actualización de 1000 Hz
