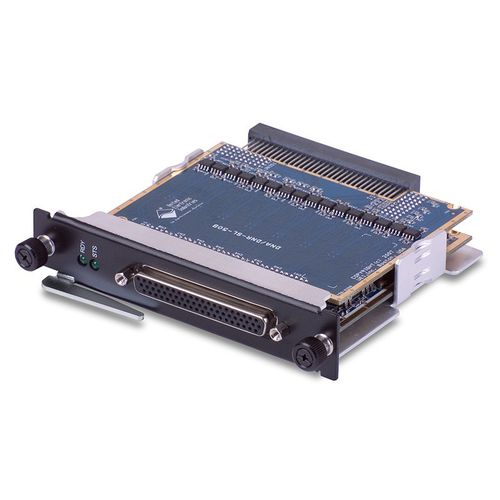

Tarjeta de interfaz en serie DNx-CSDB-509 series

RS-232RS-485RS-422

interfaz de comunicaciones serie de 8 puertos CSDB y RS-232/485 Características DNA-CSDB-509 para uso con chasis de E/S Cube DNR-CSDB-509 para uso con chasis de E/S RACKtangle™ 8 puertos independientes Cada puerto es configurable por software como CSDB, RS-232 o RS-422/485 Soporta tasas CSDB de 12,5 kbit/s y 50 kbit/s Velocidad máxima de 256 kbit/s para RS-232 y 1Mbit/s para RS-422/485 Ajustes de velocidad de bits totalmente independientes para cada puerto aislamiento de 350V entre puertos, puertos y circuitos; 15kV ESD Las DNx-CSDB-509 son interfaces de comunicaciones serie de 8 puertos para chasis de E/S Cube/RACKtangle respectivamente. Las tarjetas ofrecen interfaces CSDB (Commercial Standard Digital Bus), RS-232 o RS-485 totalmente aisladas y configurables por software. La tarjeta es una interfaz ideal para la aviónica basada en serie, así como para la E/S en serie de uso general. La DNx-CSDB-509 admite velocidades de datos de 12,5 kbaudios y 50 kbaudios en modo CSDB, así como velocidades de transferencia de hasta 1 Mbaudio en modo RS-485 o hasta 256 kbaudios en modo RS-232. También admite comunicaciones a 12, 12,5 y 50 kbaudios con una precisión de la tasa de datos superior al 0,1%. También admite velocidades de transmisión basadas en divisores enteros de 4,125 MHz o 1,8415 MHz. Basada en una UART estándar del sector en cada puerto, la tarjeta admite los modos semidúplex y full-dúplex para el funcionamiento de RS-422/485. La DNx-CSDB-509 es compatible con una amplia variedad de dispositivos de aviónica heredados. La placa admite aplicaciones RS-422 punto a punto o de red cuando se utiliza en modo RS-485 y proporciona una terminación TX y/o RX de 200Ω seleccionable por software para las comunicaciones RS-485.
