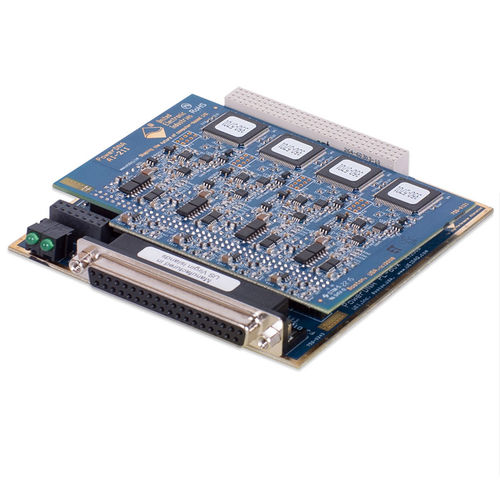

Tarjeta de entrada analógica DNx-AI-211 series

digitalpara sensor de vibracionesmultivías

La DNx-AI-211 es una tarjeta de medición de vibraciones de alto rendimiento y cuatro canales. La placa está diseñada específicamente para permitir la conexión directa a sensores de vibración de 2 hilos estándar de la industria (por ejemplo, ICP e IEPE). Cada canal se basa en su propio convertidor A/D de 24 bits. Este modo A/D por canal permite muestrear los cuatro canales simultáneamente, lo que permite correlacionar fácilmente los datos de vibración de diferentes canales en el dominio del tiempo. La tarjeta muestreará los cuatro canales hasta su máximo de 125 kSPS (el rendimiento máximo de la tarjeta es de 500 kSPS). Utilizando la potente interfaz de disparo/sincronización del chasis, los canales de varias tarjetas e incluso de varios chasis pueden configurarse fácilmente para muestrear de forma simultánea. Los convertidores de 24 bits de la tarjeta proporcionan una precisión excepcional con relaciones señal/ruido (SNR) de 109 dB a 5 kHz y 97 dB a la velocidad máxima de muestreo de 125 kSPS de la tarjeta. Los convertidores de 24 bits también proporcionan el rango dinámico necesario para monitorizar desde las señales más pequeñas hasta una descarga a escala completa en un solo rango de entrada. Sin embargo, en esos pocos casos en los que se requiere una resolución aún mayor para señales de nivel extremadamente bajo, el amplificador de entrada AI-211 ofrece 4 rangos de entrada diferentes, desde +25/-13 VDC hasta ±3,125VDC. El filtrado antialiasing se realiza mediante una combinación de filtros FIR analógicos y digitales. El filtro digital permite una combinación de baja ondulación de la banda de paso (±0,005 dB), un desvanecimiento pronunciado y un piso de banda de parada bajo (-100 dB) inalcanzable con un simple filtrado analógico. La naturaleza digital del filtro también garantiza que cada filtro induce un desplazamiento de fase idéntico, por lo que ninguna fluctuación de fase entre canales inducida por el filtro afectará o corromperá el análisis posterior.
