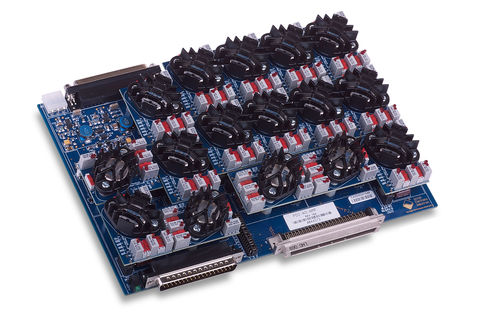

Amplificador de tensión PD-AO-AMP-115

analógico16 canalestarjeta

Para algunas aplicaciones, los ±10V que son estándar en casi todas las tarjetas de salida analógica no son suficientes; necesitan niveles de tensión hasta diez veces superiores. Para ello, UEI ha desarrollado el PD-AOAMP-115, un accesorio de montaje DIN de 16 canales que se conecta directamente a nuestra familia de tarjetas de salida analógica PCI y PXI. Configurando la ganancia en la tarjeta y en el panel externo con los valores adecuados, se puede ajustar el nivel de salida de cualquier canal de forma independiente a niveles tan altos como ±115V. Además, se pueden conectar tantos AO-AMP-115 a una tarjeta de salida analógica como sea necesario para dar servicio a todos los canales deseados. Para generar estos altos voltajes, el PD-AO-AMP-115 requiere una fuente de alimentación externa. La PSU-AO32G115 es una fuente de alimentación externa que satisface las necesidades de dos PD-AO-AMP-115, por lo que suministra la máxima potencia nominal para 32 salidas amplificadas. La fuente de alimentación proporciona ±125V de corriente continua aislada a 100 mA como máximo. Características 16 canales; rango de salida de ±115V Ajustes de salida variables Ajustes de ganancia de 2, 10 y 20; error de ganancia ±0,01% Varios PD-AO-AMP-115 se conectan directamente a tarjetas de salida analógica de alto voltaje PCI o PXI de salida analógica PCI o PXI La PSU-AO32G115 alimenta dos AMP-115 (32 canales)
