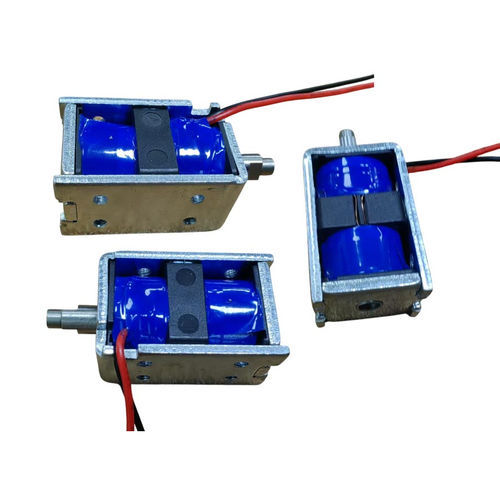

Electroimán de mantenimiento WL1035

de bloqueode autosujecióncompacto

Descripción general
El solenoide de enclavamiento push-pull Weilong AS 1035 (WL1035) es un actuador electromecánico que convierte pulsos eléctricos cortos en movimiento lineal y se bloquea al final de la carrera sin necesidad de alimentación continua. Está diseñado para instalaciones compactas que requieren bajo consumo y respuesta rápida.

Cómo funciona
Con una pulsación corta, la bobina genera un campo magnético que mueve el émbolo hacia adelante o hacia atrás. Un imán permanente o un mecanismo de enclavamiento mantiene el émbolo en posición después del pulso, eliminando la necesidad de corriente continua y reduciendo calor y consumo.

Aplicaciones

• Control de accesos: cerraduras inteligentes, pestillos electrónicos
• Máquinas expendedoras y mecanismos de dispensado
• Dispositivos médicos portátiles y de diagnóstico
• Automatización industrial: válvulas, puertas, pinzas, efectores robóticos
• Automoción: actuadores de puertas, mecanismos de conmutación
• Muebles inteligentes, taquillas de paquetería, armarios inteligentes

Ventajas y desventajas

• Ventajas: operación por pulsos — consumo promedio muy bajo, retención sin energía continua, menor generación de calor, tamaño compacto, accionamiento rápido.
• Desventajas: el mecanismo de enclavamiento aumenta la complejidad, puede requerir un controlador de pulsos dedicado, las cifras de fuerza de retención varían según la especificación (ver notas), posible desgaste magnético/mecánico a largo plazo si no se especifica correctamente.

Resolución de problemas (problemas comunes)

• Sin movimiento: comprobar la fuente de alimentación, el cableado, parámetros de pulso e integridad de la bobina.
• No se enclava: verificar alineación del imán, obstrucciones mecánicas y polaridad/duración del pulso.
• Sobrecalentamiento: ciclo de trabajo excesivo o tensión incorrecta.
• Respuesta lenta: inspeccionar fricción, suciedad o tolerancias de montaje incorrectas.

Ficha técnica (tabla clave)

• Marca: Weilong
• Número de modelo: AS 1035 (WL1035)
• Tensiones nominales: DC 12V, 18V, 24V
• Potencia nominal: 24 W
• Tipo de trabajo: Pull / Push
• Fuerza de retención: indicada 280 GF (≈2,75 N) en un sitio y 20 N en otro — verificar antes de pedir
• Carrera (mm): 3–8 mm (personalizable, típico 4–8 mm)
• Tiempo de reinicio: 0,2 s ON, 1,8–2 s OFF (ejemplo)
• Vida útil: 100.000 ciclos
• Certificaciones: CE, RoHS, ISO9001
• Material: hierro magnético superior
• Longitud de cable: 200 mm
• Montaje: por tornillo
• Tolerancia dimensional: ±0,1 mm
• Clase de aislamiento: B (130°C)
• Hi-Pot: AC 600V 50/60Hz 2 s
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de trabajo: operación por pulsos, 1–100% (ej. 0,2 s ON / 1,8 s OFF)
• MOQ: 1000 uds; Capacidad: 5000 uds/semana; Plazo: 30 días desde Shenzhen
• Pago: TT o LC a la vista; Garantía: 1 año

Características de la unidad

• Carcasa: acero al carbono con recubrimiento de zinc, acabado liso; probado 96 h en niebla salina para resistencia a la corrosión.
• Émbolo: acero al carbono, Ø 4–10 mm, recubrimiento de zinc.
• Bobina: cobre puro diseñada para una elevación de temperatura controlada.
• Ejemplo eléctrico: resistencia 6 Ω, corriente ≈12 A, potencia 24 W.
• Tensiones disponibles: DC 12V / 18V / 24V; carrera configurable 3–8 mm.

Especificaciones técnicas

• Marca: Weilong
• Modelo: AS 1035 (WL1035)
• Tensiones nominales: DC 12 V, 18 V, 24 V
• Potencia nominal: 24 W
• Resistencia: 6 Ω (ejemplo)
• Corriente de funcionamiento: ≈12 A (ejemplo)
• Carrera: 3–8 mm configurable (típico 4–8 mm)
• Fuerza de retención: 280 GF (y alternativamente 20 N indicado) — confirmar según la aplicación
• Longitud de cable: 200 mm
• Carcasa: acero al carbono con recubrimiento de zinc (ensayo de niebla salina)
• Émbolo: acero al carbono recubierto de zinc (Ø 4–10 mm)
• Clase de aislamiento: B (130°C)
• Hi-Pot: AC 600 V 50/60 Hz 2 s
• Vida útil: 100.000 ciclos
• Ejemplos de ciclo: 0,2 s ON, 1,8–2 s OFF (rango 1–100%)
• Temperatura de servicio: -10°C a 100°C
• Montaje: tipo tornillo
• Certificaciones: CE, RoHS, ISO9001
• MOQ / Suministro / Entrega: 1000 uds MOQ; ~5000 uds/semana; 30 días desde Shenzhen
