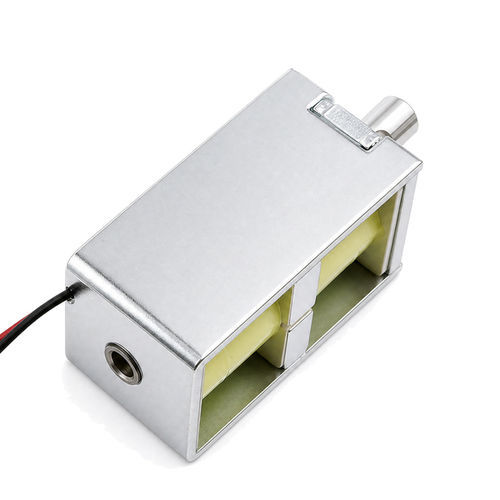

Electroimán lineal WL1253

de autosujecióncompactobiestable

Resumen del producto
El WL1253 es un electroimán lineal con bloqueo (bistable) que mantiene la posición del émbolo (extendido/retraído) sin consumo continuo de energía, gracias a un imán permanente que asegura el bloqueo mecánico. Un pulso corto de polaridad cambia su estado; no consume energía mientras está bloqueado, lo que lo hace idóneo para equipos alimentados por batería y aplicaciones de bajo consumo en reposo.

Descripción funcional clave
El WL1253 consta de una bobina, un imán permanente, un émbolo y una carcasa. Un pulso DC breve y con polaridad adecuada invierte o refuerza el campo magnético para mover el émbolo; el imán permanente mantiene la nueva posición sin consumo adicional. Carrera típica: 6 mm (personalizable). Tensiones habituales: hasta 36 V DC según modelo.

Principio de funcionamiento
El dispositivo combina un electroimán y un imán permanente. El imán permanente proporciona la fuerza de retención en posición extendida o retraída sin alimentación. Al aplicar un pulso DC correctamente polarizado se genera un campo transitorio que anula o refuerza el campo permanente, desplazando el émbolo a la otra posición estable. Tras el pulso, el émbolo queda bloqueado por el imán permanente hasta el siguiente pulso de polaridad opuesta.

Características principales

• Operación bistable: dos posiciones estables con consumo cero en estado bloqueado.
• Generación de calor reducida por la operación mediante pulsos; adecuado para accionamiento intermitente.
• Alta fuerza de retención relativa al tamaño gracias al imán permanente interno.
• Respuesta rápida y diseño compacto; posibilidades de blindaje magnético.
• Funcionamiento por pulsos cortos (ej. 20–100 ms); tensión recomendada hasta DC 36 V para WL1253.

Cómo evitar errores comunes de diseño

• Modo de potencia constante: evite la conducción continua. Limite la duración del pulso (20–100 ms) para prevenir sobrecalentamiento de la bobina.
• Polaridad incorrecta: utilice un puente H o un controlador bidireccional; un transistor en un solo sentido no es suficiente.
• EMF inversa: incluya diodos de rueda libre o diodos Zener para absorber picos de tensión al finalizar el pulso.
• Sobrecarga mecánica: no supere la fuerza de retención máxima; instale topes mecánicos.
• Fuente insuficiente: confirme que la fuente puede entregar la corriente de arranque (hasta 1–2 A a 12 V típ.).
• Interferencia ferromagnética: evite piezas de acero/hierro cercanas que desvíen el flujo; prefiera elementos de sujeción no ferrosos.
• Desmagnetización: evite temperaturas extremas o pulsos repetidos incorrectos que puedan debilitar el imán permanente.

Ficha técnica (extracto)

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm (personalizable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen

Ventajas y desventajas

• Ventajas: consumo cero en espera, mínima disipación de calor en estado de mantenimiento, memoria mecánica, diseño compacto y larga vida en operación intermitente.
• Desventajas: requiere control bidireccional (puente H), menor fuerza de tracción respecto a solenoides alimentados continuamente, no óptimo para conmutación de muy alta frecuencia, sensible a campos magnéticos externos, fuerza de retención fija por el imán.

Puntos clave de resolución de problemas

• No se bloquea (se mueve pero no se mantiene): pulso demasiado corto o imán desmagnetizado. Aumentar pulso a 50–100 ms; sustituir si procede.
• No se mueve: bobina en cortocircuito/abierta, atascos mecánicos o fallo del controlador. Medir resistencia de bobina; revisar alojamiento del émbolo; verificar tensiones del driver.
• Bloqueo intermitente: polaridad asimétrica, corriente insuficiente o atascos. Confirmar polaridad y estabilizar la alimentación (condensador de baja ESR cerca de la bobina).
• Bloquea pero se suelta con carga: la carga externa supera la fuerza de retención o hay interferencia ferromagnética. Usar un solenoide más potente o fijaciones no ferrosas.
• Sobrecalentamiento al pulsar: revisar temporización del firmware; añadir watchdog o límite hardware para evitar conducción prolongada.

Aplicaciones
Usos típicos: cerraduras inteligentes, válvulas de corte para contadores, dispositivos médicos portátiles (válvulas/controles), mecanismos de bloqueo en vehículos eléctricos, máquinas expendedoras, sistemas de control de acceso, actuadores IoT y automatizaciones de bajo consumo que requieren mantener un estado sin energía.

Especificaciones técnicas

• Model: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Type: Push-Pull (bi-stable)
• Holding Force: 3000 GF
• Pushing Force: 600 GF
• Stroke: 6 mm (customizable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Mounting: Screw
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: None (not IP rated)
• Insulation Class: B
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Capacity: 5000 pcs/week
• Typical lead-time: 30 days
