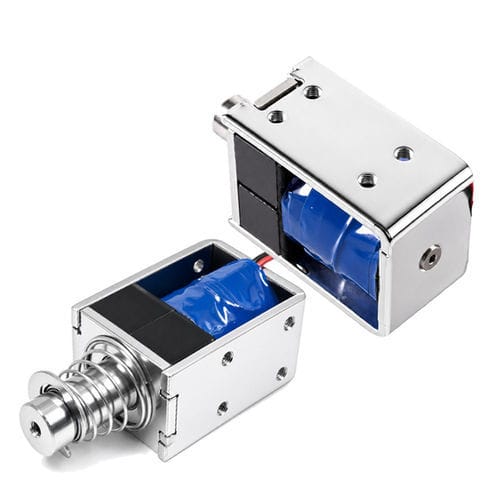

Electroimán de mantenimiento WL1037

de bloqueode autosujeciónen miniatura

Visión general del producto
El WL1037 es un solenoide de CC con enclavamiento (bistable) tipo push-pull, diseñado para aplicaciones de cierre y sujeción donde no se desea alimentación continua. Se bloquea mediante imanes permanentes y requiere pulsos DC cortos solo para cambiar de estado, por lo que es idóneo en sistemas alimentados por batería y de bajo consumo.

Características principales

• Operación bistable en dos posiciones: retiene la posición sin corriente continua.
• Accionado por pulsos: conmutación en milisegundos; bajo consumo en mantenimiento.
• Opciones mono-bobina (requiere inversión de polaridad) o doble bobina.
• Diseño compacto con buena relación fuerza/volumen.
• Carcasas opcionales: abierto, tubular (resistente a la humedad) o cerrado (IP65/IP67 disponibles).

Detalles del producto

• Brand: Weilong Technology
• Modelo: WL1037
• Tensión nominal: DC 24.0 V (otras: 3V, 5V, 12V, 48V)
• Potencia nominal: 12,3 W
• Tipo de trabajo: Push-Pull
• Fuerza de retención: 2,6 N (típ.)
• Carrera: 10 mm (personalizable 2–15 mm)
• Tiempo de reinicio: 0,2 s
• Vida útil: ~500.000 ciclos
• Clase de aislamiento: B; Hi-Pot: AC 600V 2s
• Longitud de cable: 200 mm; Montaje: tornillo
• Temp. de trabajo: -10°C a 100°C
• Ciclo de trabajo: dependiente del modelo (se recomiendan pulsos/intermitente)
• Certificaciones: CE, RoHS, ISO9001
• MOQ: 1000 uds; Capacidad: 5000 uds/semana; Plazo: ~30 días desde Shenzhen

Mecanismo
El actuador emplea imanes permanentes para mantener el émbolo en posición extendida o retraída. Un pulso DC breve con polaridad controlada (o la activación de la bobina opuesta) vence el enclavamiento magnético para mover el émbolo; al finalizar el pulso, el flujo magnético permanente mantiene la posición sin corriente.

Ventajas

• Bajo consumo en posición de retención — ideal para equipos con batería.
• Sin generación de calor en reposo, lo que mejora la fiabilidad.
• Retiene el último estado en caso de pérdida de alimentación (fail-last).
• Forma compacta con alta fuerza relativa al tamaño.

Limitaciones

• Necesita control de inversión de polaridad (monobobina con puente H) o driver dual.
• No tiene retorno de seguridad intrínseco — se requiere mecanismo adicional para fail-safe.
• Duración del pulso crítica: una pulso insuficiente puede no enclavar; uno excesivo puede sobrecalentar la bobina.
• Mayor coste frente a solenoides básicos por imanes y montaje de precisión.

Aplicaciones

• Cerraduras electrónicas, control de acceso y cierres de armarios.
• Dispositivos alimentados por batería: contadores, instrumentos portátiles, mandos remotos.
• Máquinas expendedoras, dispensadores y sistemas de emisión de tickets.
• Automatización industrial: compuertas, desviadores, válvulas piloto donde la alimentación continua no es práctica.
• Contactos y mecanismos de enclavamiento en automoción que requieran baja corriente de mantenimiento.

Resumen de solución de problemas

• Comprobaciones eléctricas: verificar tensión de entrada, amplitud/duración y polaridad de pulsos; continuidad e aislamiento de la bobina.
• Comprobaciones mecánicas: limpiar el alojamiento del émbolo, verificar alineación y holgura, revisar resortes.
• Fallas de enclavamiento: pulso de set/reset débil o ausente, imanes desmagnetizados, bloqueo del émbolo — corregir la señal de accionamiento, limpiar/realinear o sustituir componentes.

Especificaciones técnicas (valores clave)

• Brand: Weilong Technology
• Modelo: WL1037
• Tensión nominal: DC 24.0 V
• Potencia: 12,3 W
• Tipo: Push-Pull
• Fuerza de retención: 2,6 N
• Carrera: 10 mm (personalizable)
• Tiempo de reinicio: 0,2 s
• Vida útil: 500.000 ciclos
• Certificaciones: CE, RoHS, ISO9001
• Longitud de cable: 200 mm; Montaje: tornillo; Tolerancia: ±0,1 mm
• Protección: por defecto ninguna (variantes tubulares/estancas disponibles)
• Temp. de funcionamiento: -10°C a 100°C; Clase de aislamiento: B; Hi-Pot: AC 600V 2s
• MOQ: 1000 uds; Capacidad: 5000 uds/semana; Plazo: ~30 días; Puerto: Shenzhen
