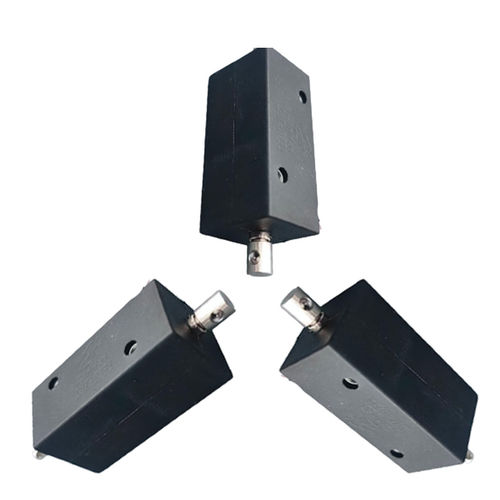

Electroimán de mantenimiento WL0735B
de bloqueode autosujecióncompacto

Electroimán de mantenimiento - WL0735B - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de bloqueo / de autosujeción / compacto
Electroimán de mantenimiento - WL0735B - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de bloqueo / de autosujeción / compacto
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Weilong Intelligent Technology (Dongguan) Co., Ltd.

Características

Tipo
de mantenimiento, de autosujeción, de bloqueo
Otras características
compacto, industrial, de enclavamiento magnético, de imán permanente, para automatismo, biestable, 24 V, de extensión-retracción, DC
Tensión

Máx.: 24 V

Mín.: 12 V

Fuerza

1,18 N, 4,9 N

Carrera

Máx.: 5 mm
(0,2 in)

Mín.: 3 mm
(0,12 in)

Descripción

Descripción del producto
Un solenoide de enclavamiento push-pull es un actuador electromecánico que proporciona movimiento lineal de empuje y tracción y permanece enclavado en posición sin alimentación continua. Un breve pulso eléctrico cambia el estado; el émbolo queda retenido por un imán permanente o un mecanismo de cierre, ofreciendo una solución de bajo consumo adecuada para sistemas automatizados y equipos alimentados por batería.

Cómo funciona
Un pulso eléctrico energiza la bobina y desplaza el émbolo interno a la posición de empuje o tracción. El émbolo se mantiene por un imán o cierre mecánico, por lo que no se requiere corriente de mantenimiento. Un pulso inverso o una bobina de liberación devuelve el émbolo a su posición inicial.

Características clave
  • Mantiene la posición sin alimentación continua (enclavamiento)
  • Baja generación de calor durante la operación
  • Respuesta rápida adecuada para conmutación de alta velocidad
  • Tamaño compacto y funcionamiento silencioso
  • Larga vida útil operativa (diseñado para un alto número de ciclos)
  • Configurables en voltajes, longitudes de carrera y fuerzas de sujeción

Aplicaciones industriales
  • Automatización industrial: mecanismos de bloqueo, sistemas de clasificación y manipulación, actuadores robóticos, enclavamientos de seguridad
  • Control de acceso: cerraduras electrónicas para puertas y armarios
  • Máquinas expendedoras y equipos de dispensación
  • Dispositivos médicos e instrumentos portátiles
  • Sistemas automotrices: cerraduras electrónicas, mecanismos de asiento o transmisión
  • Válvulas y equipos de control de fluidos, dispositivos IoT y equipos con batería

Ventajas
  • Reducción del consumo energético (alimentación solo durante el conmutado)
  • No requiere corriente de sujeción
  • Menor temperatura de operación y vida útil prolongada
  • Posicionamiento preciso y funcionamiento silencioso

Desventajas
  • Diseño más complejo y coste generalmente mayor que los solenoides no enclavables
  • Requiere circuitería de pulso (inversión de polaridad o doble bobina) en muchos diseños
  • La fuerza de sujeción depende del diseño del imán/cierre y puede ser limitada para cargas muy altas
  • Puede verse afectado por campos magnéticos externos fuertes o golpes mecánicos si no está protegido

Resolución de problemas
  • Verificar tensión de alimentación y características del pulso
  • Inspeccionar cableado, conectores y soldaduras
  • Medir la resistencia de la bobina y comprobar circuitos abiertos o cortocircuitos
  • Comprobar bloqueo mecánico, contaminación o corrosión
  • Confirmar integridad del cierre y duración correcta del pulso
  • Evaluar el ciclo de servicio para evitar sobrecalentamiento por operación continua excesiva

Cómo seleccionar
  • Especificar las fuerzas de sujeción y de empuje/tracción requeridas
  • Confirmar la longitud de carrera necesaria (3–5 mm típica para este modelo)
  • Elegir la tensión de funcionamiento (12V DC o 24V DC) y la corriente admisible
  • Definir ciclo de trabajo, frecuencia de conmutación y tiempo de respuesta requeridos
  • Verificar dimensiones de montaje, protección ambiental y rango de temperatura de funcionamiento
  • Realizar pruebas de prototipo para validar fuerza, durabilidad y comportamiento eléctrico

Especificaciones técnicas
  • Marca: Weilong Technology
  • Número de modelo: WL0735B
  • Tensión nominal: DC 12V o DC 24V
  • Potencia nominal: 9 W
  • Modo de trabajo: Push–Pull (enclavamiento)
  • Fuerza de retención: 500 Gf
  • Fuerza push/pull: 120 Gf
  • Carrera: personalizable, 3–5 mm
  • Corriente: 0,75 A
  • Material: carcasa de acero al carbono
  • Longitud del cable: 200 mm
  • Instalación: montaje con orificios para tornillos
  • Tolerancia dimensional: ±0,1 mm
  • Resistencia al agua: no especificada
  • Clase de aislamiento: B
  • Prueba Hi-Pot: AC 600V 50/60Hz 2s
  • Fuerza de retención sin excitación: 0
  • Temperatura de trabajo: -10°C a 100°C
  • Ciclo de trabajo: 1–100%
  • Vida útil: ~100.000 ciclos
  • Condiciones de pago: TT o LC a la vista
  • Pedido de muestra: Sí
  • Garantía: 1 año
  • MOQ: 500 uds
  • Capacidad de suministro: 5.000 uds por semana
  • Tiempo de entrega: 40 días
  • Puerto de carga: Shenzhen
