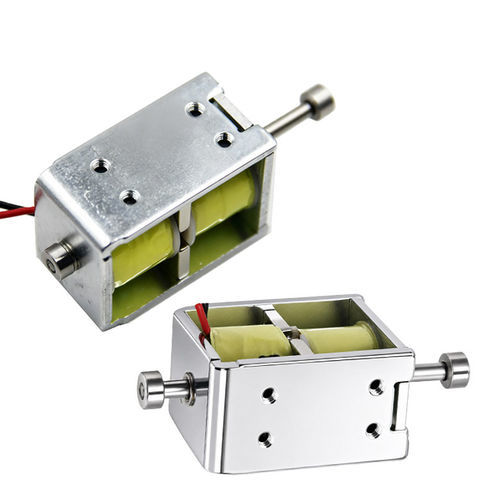

Electroimán de mantenimiento WL0837

linealde bloqueode autosujeción

Overview
El solenoide de enclavamiento bístable WL0837 es un actuador electromecánico diseñado para aplicaciones que exigen retención de posición con consumo medio muy bajo. Emplea un imán permanente para mantener el émbolo en una de dos posiciones estables tras un breve pulso eléctrico dependiente de la polaridad, eliminando la necesidad de corriente de mantenimiento continua. Su formato compacto es adecuado para sistemas con batería, confinados en espacio o críticos para la seguridad en sectores industriales, automoción y control de acceso.

Product overview (compact bistable latching solenoid)
Diseño industrial compacto disponible en variantes de empuje/arrastre y rotativas, con carcasa en acero o acero inoxidable y bobinas de cobre de alta conductividad. Funciona con fuentes DC de baja tensión (rango típico 3,6V–24V). El enclavamiento magnético proporciona consumo nulo en retención. Diversos tamaños, carreras y opciones de montaje facilitan la integración en automatización, control de fluidos, sistemas de bloqueo y aplicaciones vehiculares.

How it works
El dispositivo combina una bobina electromagnética y un imán permanente. Un pulso eléctrico corto (dependiente de la polaridad) aplicado a la bobina refuerza u opone el flujo del imán permanente, provocando que el émbolo se desplace a la posición estable alternativa. Tras el pulso, el imán permanente mantiene el émbolo sin energía. Invertir la polaridad devuelve el émbolo a su estado anterior. El conmutado requiere pulsos de milisegundos, lo que permite un consumo medio muy bajo y generación mínima de calor.

Features

• Eficiencia energética: consumo solo durante los pulsos de conmutación; cero consumo en retención.
• Retención bístable: dos estados estables mantenidos por un imán permanente.
• Baja generación de calor debido a pulsos activos breves.
• Comportamiento de seguridad: mantiene el estado en caso de pérdida de alimentación.
• Factor de forma compacto: bobina y montaje más pequeños que los solenoides de servicio continuo.

Difference: single-latching vs double-latching
Single-latching mantiene la posición en un extremo tras el pulso y requiere un pulso inverso para regresar. Double-latching (verdaderamente bístable) bloquea de forma fiable en ambos extremos de carrera sin alimentación. Seleccione el tipo según si la aplicación necesita mantener una o ambas posiciones de forma pasiva.

Applications

• Control de fluidos: riego, HVAC y válvulas sanitarias — pulso para abrir/cerrar sin corriente de mantenimiento.
• Seguridad y control de acceso: cerraduras inteligentes y cierres de armarios/racks que mantienen el estado sin alimentación continua.
• Aeroespacial y automoción: actuadores de bajo consumo para pestillos, conmutadores de aislamiento y sistemas de gestión de baterías.
• Automatización industrial: compuertas de clasificación, enclavamientos de seguridad, relés de bloqueo y mecanismos de retención de posición.
• Dispositivos IoT y sensores remotos alimentados por batería donde el consumo mínimo es crítico.

Advantages & Disadvantages

• Ventajas: consumo medio muy bajo, mínima generación de calor, alta fiabilidad y retención de posición en corte de suministro.
• Desventajas: coste unitario superior al de solenoides simples; requiere controlador bipolar; sensible a desmagnetización a temperaturas muy altas o campos externos intensos; habitualmente carrera más corta que algunos diseños continuos.

Troubleshooting (common issues & remedies)

• Problema: no conmuta — Causa: pulso insuficiente en amplitud/duración. Solución: verificar el controlador (voltaje/corriente/tiempo) y el cableado; reducir caídas de tensión.
• Problema: conmuta pero no mantiene — Causa: imán debilitado o sobrecalentado. Solución: comprobar temperatura de operación y exposición magnética; sustituir si está degradado.
• Problema: funcionamiento intermitente — Causa: conexiones flojas o alimentación inestable. Solución: inspeccionar conectores, continuidad y estabilidad de la fuente; verificar forma del pulso.
• Problema: estado desconocido al arrancar — Causa: estado previo desconocido. Solución: implementar rutina de arranque para comandar un estado seguro definido.

Design tips & selection guidance
Especifique la capacidad del controlador para suministrar la tensión, corriente y duración de pulso requeridas. Si se precisa un estado seguro en pérdida de alimentación, proporcione un circuito dedicado (por ejemplo, descarga de condensador o actuador auxiliar). Tenga en cuenta el riesgo de desmagnetización seleccionando la clase térmica adecuada y blindaje si es necesario. Elija una fuerza de retención ≥2× de la carga mecánica esperada. Defina empuje/tracción requerido, carrera, tensión de alimentación y restricciones ambientales (temperatura, humedad, corrosión). Considere single- vs double-latching según sensibilidad a interferencias y desgaste mecánico.

Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technical specifications

• Model: WL0837
• Brand: Weilong Technology
• Rated supply: DC 12V
• Rated power: 10–20 W
• Push/pull force: 300 Gf
• Holding force: 500 Gf
• Stroke: 3–5 mm (customizable)
• Working duty: 20% (typical)
• Service life: ~100,000 cycles
• Material: high-quality magnet iron
• Lead wire: 200 mm
• Mounting: screw
• Insulation class: B
• Operating temperature: -10°C to 100°C
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
