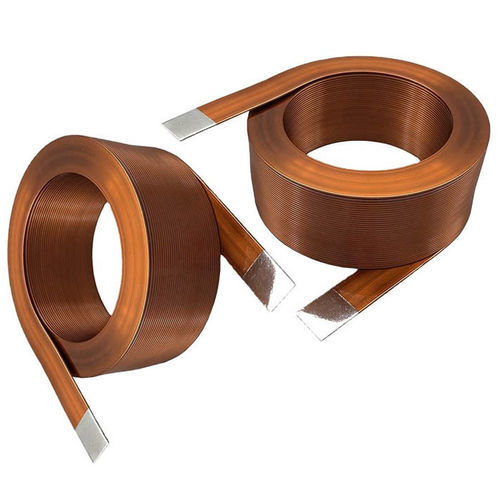

Inductor de alambre bobinado WL5058

de airede núcleo huecoinductivo

Descripción general

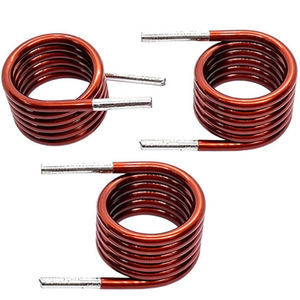

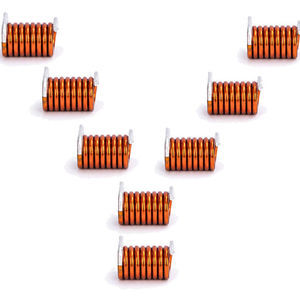

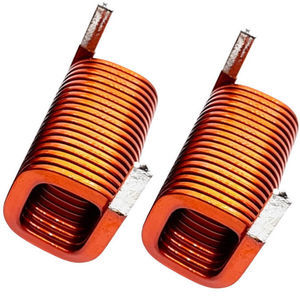

La bobina de hilo plano WL5058 es una bobina electromagnética de núcleo de aire enrollada con hilo plano de cobre esmaltado. El conductor plano aumenta el llenado de cobre y mejora la disipación térmica, siendo adecuada para transformadores, motores, inductores, relés y electrónica industrial.

Resumen de características del producto
Bobina de hilo plano diseñada para ahorrar espacio y mejorar la eficiencia electromagnética. Parámetros personalizables: dimensión del hilo, inductancia, resistencia continua, corriente nominal, temperatura de trabajo y montaje.

Presentación en vídeo
Vídeo integrado de la empresa que presenta la tecnología de bobinas de hilo plano, el proceso de producción y las aplicaciones típicas.

Aplicaciones

• Motores eléctricos, transformadores, solenoides e inductores
• Electrónica automotriz: motores EV, sistemas de carga, relés y actuadores
• Automatización industrial: válvulas, actuadores robóticos, sensores y sistemas de control
• Sistemas energéticos: inversores, almacenamiento y equipos eólicos/solares
• Dispositivos médicos: imagen, instrumentos de laboratorio y control de precisión
• Telecomunicaciones, aeroespacial, electrónica de consumo y circuitos de alta frecuencia

Características de las bobinas planas

• Mayor factor de llenado de cobre para mejorar la eficiencia
• Menor resistencia eléctrica y reducción del calentamiento
• Diseño compacto adecuado para espacios de instalación limitados
• Mejor disipación de calor
• Generación de campo magnético intensa
• Mayor capacidad de corriente
• Estabilidad de bobinado y durabilidad mecánica
• Reducción de ruido electromagnético y vibraciones
• Apta para aplicaciones de alta frecuencia
• Fiable en operación continua

Ficha técnica resumida
Material del núcleo - Aire (no magnético) con bobinado plano en cobre esmaltado
Diámetro del hilo - 0,45 mm (opciones AWG disponibles)
Tipo de bobinado - Bobinado monocapa redondo o seccional
Longitud de huella - 5 mm

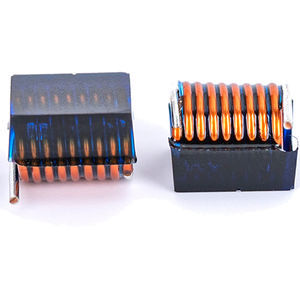

Encapsulado - Barniz, epoxi o recubrimiento opcional
Montaje - Pasante o personalizado

Especificaciones eléctricas (típicas)
Rango de inductancia - 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia - ±2 %, ±5 %, ±10 %
Resistencia CC ejemplo - 25 Ω con 27 vueltas
Factor Q - Alto, optimizado según rango de frecuencia
Frecuencia de auto-resonancia - Alta, dependiente de la aplicación
Frecuencia de funcionamiento - Rango kHz a MHz
Corriente nominal - Personalizada según diseño
Resistencia de aislamiento - ≥100 MΩ

Cómo funcionan las bobinas planas
La corriente a través de los bobinados planos genera un campo magnético por inducción electromagnética. El perfil plano aumenta el área de contacto y reduce los huecos entre capas, mejorando la eficiencia magnética y reduciendo pérdidas.

Ventajas y desventajas
Ventajas

• Mejor utilización del cobre y eficiencia magnética
• Menor resistencia y reducción del calentamiento
• Compacidad que permite mayor densidad de potencia
• Mejor rendimiento térmico y vida útil
• Bajo nivel de vibración y ruido electromagnético

Desventajas

• Fabricación que requiere equipos especializados
• Coste generalmente superior a las bobinas de hilo redondo
• Riesgo de daño del aislante si se dobla o manipula incorrectamente
• La compacidad puede dificultar las reparaciones

Solución de problemas

• Calentamiento: comprobar sobrecorriente, refrigeración y tensión correcta
• Daño del aislamiento: inspeccionar el aislamiento y evitar flexiones excesivas
• Fuerza magnética reducida: verificar tensión de suministro, conexiones y estado del bobinado
• Vibración/ruido: asegurar el montaje y estabilizar la alimentación
• Cortocircuitos: inspeccionar contaminación o aislamiento dañado
• Circuito abierto: comprobar soldaduras y continuidad

Consejos de selección y uso
Seleccionar bobinas planas según tensión/corriente de operación, inductancia/resistencia requerida, rendimiento térmico, ciclo de trabajo, restricciones de espacio y condiciones ambientales. Se recomiendan pruebas de prototipo y verificación de especificaciones.

Características técnicas

• Material del núcleo: aire con bobinado plano en cobre esmaltado
• Diámetro del hilo: 0,45 mm (opciones AWG disponibles)
• Longitud de huella: 5 mm
• Bobinado: monocapa redondo o seccional
• Opciones de encapsulado: barniz, epoxi o recubrimiento
• Montaje: pasante o personalizado
• Rango de inductancia: 0,1 µH – 100 µH
• Tolerancia de inductancia: ±2 %, ±5 %, ±10 %
• Ejemplo resistencia CC: 25 Ω con 27 vueltas
• Frecuencia de operación: kHz a MHz
• Resistencia de aislamiento: ≥100 MΩ
