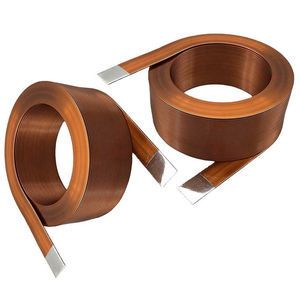

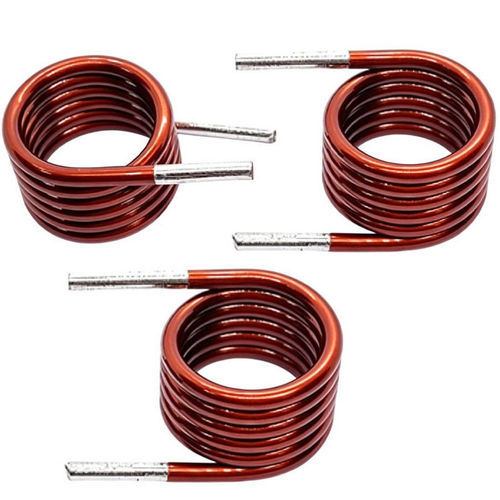

Inductor de núcleo hueco WL1914

RFde airede alambre bobinado

Descripción del producto
La bobina de inductor de núcleo de aire WL1914 es un inductor eléctrico formado por el bobinado de hilo de cobre esmaltado sin núcleo magnético. El uso del aire como trayectoria magnética evita la saturación y las pérdidas del núcleo, por lo que el componente es apropiado para aplicaciones de alta frecuencia y RF. Disponible en varias dimensiones, diámetros de hilo y valores de inductancia; se admite personalización OEM.

Principio de funcionamiento
Un inductor de núcleo de aire funciona por inducción electromagnética: la corriente que pasa por el conductor genera un campo magnético alrededor de la bobina. Las variaciones de corriente producen cambios en ese campo, creando reactancia inductiva que se opone a variaciones rápidas de corriente. La inductancia depende del número de vueltas, diámetro de la bobina, separación y diámetro del hilo.

Datos eléctricos (resumen)
Elemento — Descripción
Bobina de núcleo de aire — Hilo de cobre esmaltado
Diámetro del hilo — 0,20 mm (opciones AWG disponibles)
Tipo de bobinado — Bobinado monocapa redondo o por secciones
Material del núcleo — Aire (no magnético)
Longitud de huella — 15 mm
Encapsulado — Barniz, epoxi o recubrimiento opcional
Montaje — Pasante / opciones personalizadas

Especificaciones eléctricas (típicas)
Parámetro — Descripción
Rango de inductancia — 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia — ±2 %, ±5 %, ±10 %
Resistencia DC (DCR) — Ejemplo: 14 Ω con 5,5 vueltas
Factor Q — Alto, optimizado para la banda de frecuencia objetivo
Frecuencia de autoresonancia — Alta, depende de la aplicación
Frecuencia de operación — Rango kHz a MHz
Corriente nominal — Definida según el diseño
Resistencia de aislamiento — ≥100 MΩ

Características

• Rendimiento en alta frecuencia adecuado para circuitos RF
• No hay saturación ni histéresis del núcleo
• Bajas pérdidas y distorsión del núcleo
• Inductancia estable en el rango operativo
• Diseño compacto y ligero
• Respuesta electromagnética rápida
• Alto factor Q para aplicaciones de señal
• Tamaño e inductancia ajustables
• Estabilidad térmica fiable

Aplicaciones

• Comunicaciones RF, transmisores y antenas
• Filtros de señal y osciladores
• Sistemas de audio (crossover y audio de alta gama)
• Carga inalámbrica y módulos RF (incluidos componentes 5G)
• Electrónica industrial: sensado, control, filtrado y circuitos de potencia
• Electrónica médica que requiere manejo preciso de señal
• Componentes OEM para dispositivos compactos y wearables

Ventajas y limitaciones

• Ventajas: características HF estables, ausencia de pérdidas de núcleo o histéresis, respuesta rápida y fácil personalización
• Limitaciones: inductancia por volumen menor que la de inductores con núcleo de hierro, puede requerir más espiras y presentar mayores pérdidas por cobre a altas corrientes; no es ideal para aplicaciones de baja frecuencia y alta potencia

Notas de resolución de problemas
Problemas comunes: inductancia inestable por bobinado suelto o espaciado incorrecto, sobrecalentamiento por corriente excesiva o hilo de sección insuficiente, e interferencia electromagnética si se coloca demasiado cerca de otros componentes. Resolución: inspección visual de daños, medir inductancia y DCR, verificar calibre de hilo y montaje/ventilación, y ajustar el espaciado del bobinado para reducir EMI.

Características / Especificaciones técnicas

• Modelo: WL1914
• Material del núcleo: Aire (no magnético)
• Conductor: Hilo de cobre esmaltado
• Diámetro del hilo: 0,20 mm (opciones AWG disponibles)
• Tipo de bobinado: Monocapa redondo o por secciones
• Longitud de huella: 15 mm
• Encapsulado: Barniz, epoxi o recubrimiento opcional
• Montaje: Pasante o opciones de montaje personalizadas
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancia de inductancia: ±2 %, ±5 %, ±10 %
• Resistencia DC (ejemplo): 14 Ω con 5,5 vueltas
• Factor Q: Alto (optimizado por frecuencia)
• Frecuencia de operación: kHz a MHz
• Corriente nominal: Personalizada según diseño
• Resistencia de aislamiento: ≥100 MΩ
