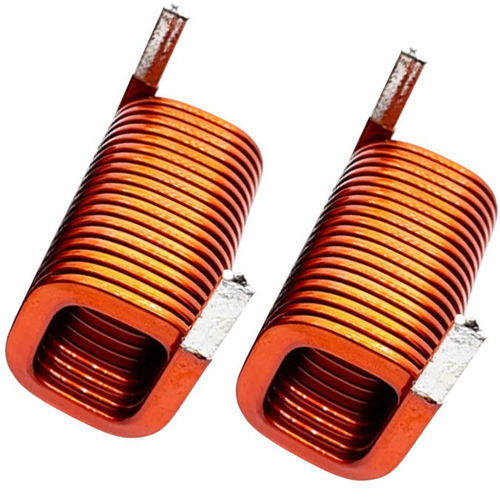

Inductor de núcleo hueco WL3049

de alta frecuenciaRFtipo a través del orificio

Resumen del producto
Bobina plana compacta de cobre WL3049 fabricada con conductor de cinta esmaltada, diseñada para aplicaciones industriales de alta frecuencia y con restricciones de espacio. La geometría plana reduce la resistencia AC y mejora la disipación térmica en comparación con bobinas de hilo redondo.

Usos y aplicaciones principales
Empleada en transferencia de energía inalámbrica, electrónica de potencia, sistemas eléctricos automotrices, electrónica médica y automatización industrial cuando se requiere perfil bajo y alta densidad de potencia.

Bobina plana compacta — Detalles del producto
Disponible en tamaños y valores de inductancia personalizados. Construcción típica: cobre plano/cinta esmaltada, bobinado de una sola capa o seccional, núcleo de aire. Opciones de montaje: paso a través o a medida. Revestimientos y opciones de encapsulado disponibles.

Presentación en vídeo
Vídeo técnico disponible que muestra diseños típicos, notas de fabricación y ejemplos de aplicación para integración y pruebas.

¿Cómo funciona una bobina plana de cobre?
La bobina opera por inducción electromagnética. El conductor plano aumenta el área superficial, reduciendo pérdidas por efecto piel en frecuencias kHz–MHz y permitiendo una transferencia de energía eficiente para inductores y componentes de transferencia inductiva.

Características y ventajas
Las bobinas planas ofrecen diseño compacto, menor resistencia DC y mejor disipación térmica. Son adecuadas para fabricación automatizada y entornos de conmutación de alta frecuencia.

Aplicaciones típicas

• Sistemas de carga inalámbrica (dispositivos de consumo, cargadores inalámbricos para VE)
• Electrónica de potencia: convertidores DC-DC, inversores, transformadores de alta frecuencia
• Electrónica automotriz: cargadores a bordo, BMS, sistemas de potencia EV
• Electrónica médica: imagen, monitorización, dispositivos terapéuticos
• Automatización industrial: sensores, módulos de control, robótica

Ventajas y desventajas
Ventajas:

• Menor resistencia DC y mayor capacidad de corriente
• Mejor disipación térmica y reducción de pérdidas AC
• Perfil compacto para instalaciones con espacio limitado
• Alta capacidad de fabricación con técnicas de bobinado de precisión

Desventajas / Limitaciones:

• Fabricación más compleja y costosa que las bobinas de hilo redondo
• Menor flexibilidad del conductor para ciertas geometrías
• Requiere equipos especializados de bobinado/formado y diseño electromagnético cuidadoso

Solución de problemas y fallos típicos
Controles habituales:

• Inductancia mínima: verificar integridad del bobinado y diseño
• Sobrecalentamiento: comprobar corriente de operación, refrigeración y encapsulado
• Eficiencia reducida: inspeccionar conexiones y posible oxidación
• Circuito abierto: comprobar continuidad y puntos de soldadura
• Cortocircuito: revisar aislamiento entre espiras
• Problemas EMI: evaluar apantallamiento y espaciado de componentes

Ficha técnica
Identificador de modelo: WL3049
Conductor: cobre plano/cinta esmaltada
Diámetro ejemplo: 0,20 mm (opciones AWG disponibles)
Tipo de bobinado: capa única o bobinado seccional
Material del núcleo: aire (no magnético)
Huella: 15 mm
Encapsulado: barniz, epoxi o recubrimiento opcional
Montaje: paso through / a medida

Especificaciones eléctricas (típicas)
Rango de inductancias: 0,1 µH – 100 µH (personalizable)
Tolerancias de inductancia: ±2%, ±5%, ±10%
Resistencia DC (ejemplo): 14 Ω con 5,5 vueltas
Factor Q: alto, optimizado por frecuencia
Frecuencia de auto-resonancia: dependiente de la aplicación
Frecuencia de operación: rango kHz a MHz
Corriente nominal: según diseño
Resistencia de aislamiento: ≥100 MΩ

Resumen de aplicaciones
Adecuado para electrónica de consumo, sistemas EV y automotrices, convertidores de energía renovable, dispositivos médicos, RFID, hardware de comunicación inalámbrica, aeroespacial y sensores industriales.

Características técnicas / especificaciones

• Identificador de modelo: WL3049
• Conductor: cobre plano / cinta (esmaltado)
• Diámetro ejemplo: 0,20 mm
• Huella: 15 mm
• Tipo de bobinado: capa única o seccional
• Núcleo: aire
• Encapsulado: barniz, epoxi o recubrimiento
• Montaje: paso through o personalizado
• Inductancia: 0,1 µH – 100 µH
• Tolerancias: ±2%, ±5%, ±10%
• DCR típico: 14 Ω (5,5 vueltas)
• Frecuencia de operación: kHz–MHz
• Resistencia de aislamiento: ≥100 MΩ
