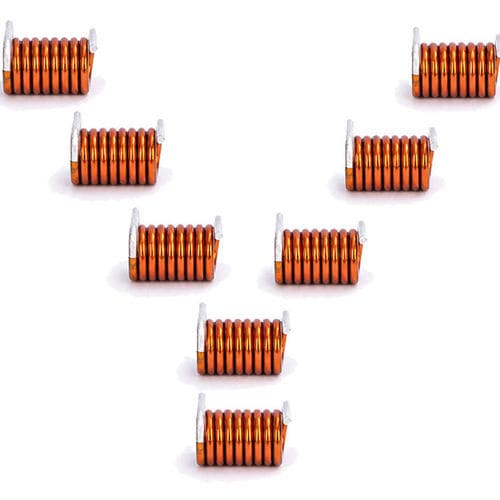

Inductor de aire SMD

de núcleo huecoradiofrecuenciaSMT

Resumen
La bobina SMD de núcleo de aire es un inductor de montaje superficial formado por hilo de cobre esmaltado fino sin núcleo magnético. Ofrece rendimiento estable en alta frecuencia, alto factor Q y ausencia de saturación magnética, adecuada para circuitos RF, módulos inalámbricos, antenas y dispositivos IoT compactos.

Principales características

• Rendimiento en alta frecuencia sin pérdidas de núcleo ni saturación magnética.
• Inductancia estable y alto factor Q para baja distorsión de señal.
• Baja resistencia DC (configurable) optimizada para rangos RF.
• Construcción SMT compacta y ligera, compatible con montaje automatizado.
• Disponible en múltiples valores de inductancia, diámetros de hilo y dimensiones personalizadas; opciones OEM/ODM disponibles.
• Buena estabilidad térmica y linealidad para aplicaciones RF de precisión.

Ficha técnica (resumen)
Elemento : Descripción
Bobina SMD de núcleo de aire : Hilo de cobre esmaltado
Diámetro del hilo : 0,1 mm (opciones AWG disponibles)
Tipo de bobinado : Bobinado monocapa redondo o seccional
Material del núcleo : Aire (no magnético)
Longitud de huella : 10–15 mm (típico)
Encapsulado : Barniz, epoxi o recubrimiento opcional
Montaje : Compatible SMT; opciones through-hole / personalizadas disponibles

Especificaciones eléctricas (típicas)
Parámetro : Descripción
Rango de inductancia : 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia : ±2%, ±5%, ±10%
Resistencia DC (DCR) : Configurable según diseño
Factor Q : Alto, optimizado para la frecuencia objetivo
Frecuencia de resonancia propia : Alta, depende de la aplicación
Frecuencia de funcionamiento : Rango kHz a MHz
Corriente nominal : Definida por diseño
Resistencia de aislamiento : ≥100 MΩ

Cómo funciona
La bobina opera por inducción electromagnética: la corriente en las espiras de cobre genera un campo magnético en el aire. La inductancia resultante se utiliza para filtrado, adaptación de impedancia, almacenamiento de energía y acondicionamiento de señales RF. La ausencia de un núcleo magnético elimina histéresis y pérdidas por corrientes parásitas y evita la saturación, mejorando la linealidad y la estabilidad en alta frecuencia.

Aplicaciones

• Dispositivos de comunicación RF: antenas, amplificadores RF, módulos RF y transmisores inalámbricos.
• Sistemas de carga inalámbrica y pads de transferencia de energía.
• Módulos IoT, unidades Bluetooth/Wi‑Fi/GPS y electrónica wearable.
• Filtros de alta frecuencia, redes de adaptación de impedancia y sensores de precisión.
• Electrónica médica, subsistemas RF para automoción y aeroespacial (con calificación adecuada).

Ventajas y limitaciones

• Ventajas: cero pérdidas de núcleo, alto Q, buena linealidad, inductancia estable, compatibilidad SMT y baja distorsión en alta frecuencia.
• Limitaciones: inductancia por volumen menor frente a inductores con núcleo de ferrita (requiere más espiras/tamaño para inductancias mayores); menor concentración de campo magnético y almacenamiento de energía para aplicaciones de potencia; mayor sensibilidad a campos/elementos cercanos (mutualidad/EMI).

Resolución de problemas y notas de fabricación
Problemas comunes: inductancia inestable (número de espiras incorrecto o deformación del bobinado), sobrecalentamiento (corriente excesiva o diseño térmico insuficiente), interferencias RF desde componentes cercanos (optimizar espaciado/disposición), daños mecánicos (embalaje y parámetros pick-and-place adecuados) y soldaduras deficientes (perfil de reflujo y limpieza de PCB correctos). Especificar el diámetro de hilo y el diseño térmico del PCB para operación fiable.

Características / Especificaciones técnicas

• Marca : WEILONG TECHNOLOGY
• Tipo : Bobina SMD de núcleo de aire (inductor de montaje superficial, núcleo de aire)
• Inductancia : 0,1 µH – 100 µH (personalizable)
• Tolerancias : ±2%, ±5%, ±10%
• Hilo : Hilo de cobre esmaltado, diámetro típico 0,1 mm (opciones AWG disponibles)
• Bobinado : Monocapa redondo o bobinado seccional
• Material del núcleo : Aire (no magnético)
• Huella : 10–15 mm (longitud típica)
• Montaje : Compatible SMT; opciones through-hole / personalizadas disponibles
• Encapsulado : Barniz, epoxi o recubrimiento opcional
• Rango de frecuencia : kHz a MHz (optimizado para RF/alta frecuencia)
• Factor Q : Alto (optimizado por frecuencia)
• DCR : Configurable
• Resistencia de aislamiento : ≥100 MΩ
• Corriente nominal : Definida por diseño
• Aplicaciones : Módulos RF, carga inalámbrica, IoT, electrónica médica, antenas, subsistemas RF aero/auto (con calificación)
