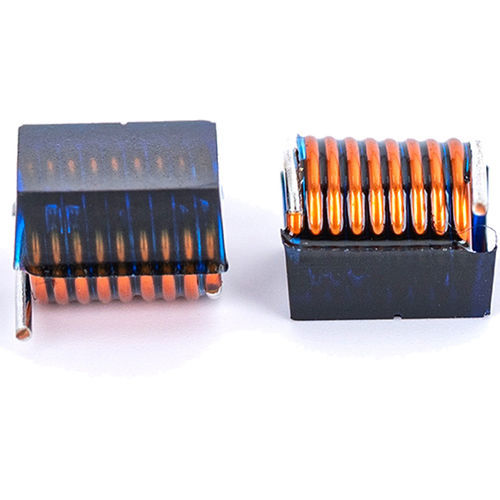

Inductor de aire WL610

de alambre bobinadode núcleo huecoRF

Descripción del producto
Una bobina inductiva SMD de aire es un inductor bobinado de montaje superficial que utiliza aire como medio magnético. Al no tener núcleo magnético, evita la saturación y las pérdidas de núcleo, ofreciendo un rendimiento superior en alta frecuencia y un alto factor Q. Estos componentes son compactos y están disponibles en empaquetado SMT para integración en equipos industriales, automoción, telecomunicaciones y electrónica médica que requieren inductancias estables y de baja pérdida.

Bobina inductiva SMD compacta - Puntos clave
El diseño de núcleo de aire proporciona alta frecuencia de auto‑resonancia, ausencia de saturación magnética y pérdidas de núcleo, mejor linealidad, baja resistencia DC y rendimiento estable bajo condiciones variables. Disponible en múltiples valores de inductancia y tamaños de paquete; apto para personalización OEM y ensamblaje SMT automatizado.

Aplicaciones típicas

• Ajuste de antena y módulos de comunicación inalámbrica (Bluetooth, Wi‑Fi, GPS, transceptores RF)
• Amplificadores RF, osciladores y filtros de señal
• Electrónica de consumo, dispositivos móviles y portátiles
• Telemática automotriz, navegación y unidades de comunicación
• Electrónica médica que requiere inductores estables y de baja pérdida
• Sistemas de control industrial, instrumentos de medida y equipos de prueba

Ventajas

• Ausencia de saturación magnética
• No hay pérdidas de núcleo a altas frecuencias
• Alto factor Q optimizado para rangos RF
• Alta frecuencia de auto‑resonancia y mayor linealidad
• Baja distorsión de señal y buena estabilidad térmica
• Empaquetado para montaje en superficie adecuado para ensamblaje automatizado

Desventajas

• Menor inductancia por volumen en comparación con inductores con núcleo de ferrita
• Puede requerir mayor tamaño físico para alcanzar inductancias elevadas
• Menor capacidad de almacenamiento de energía (no ideal para aplicaciones de almacenamiento de energía)
• Más susceptible a EMI externa si el diseño de PCB no está optimizado
• Mayor coste para requisitos de alta precisión o inductancia elevada

Ficha técnica (entradas seleccionadas)
Descripción - Bobina inductiva SMD de aire
Material - Alambre de cobre esmaltado
Diámetro del alambre - 0,1 mm (opciones AWG disponibles)
Tipo de bobinado - Bobinado monocapa redondo o seccional
Material del núcleo - Aire (no magnético)
Longitud de huella - 10–15 mm
Encapsulado - Barniz, epoxi o recubrimiento opcional
Montaje - Through‑hole / Personalizado (empaquetado SMT disponible)

Especificaciones eléctricas (Típicas)
Rango de inductancia - 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia - ±2%, ±5%, ±10%
Resistencia DC (DCR) - Personalizada según diseño
Factor Q - Alto, optimizado para el rango de frecuencia seleccionado
Frecuencia de auto‑resonancia - Alta, dependiente de la aplicación
Frecuencia de operación - Rango kHz a MHz
Corriente nominal - Especificada por diseño
Resistencia de aislamiento - ≥100 MΩ

Cómo funciona (breve)
Cuando circula corriente por la bobina, se genera un campo magnético alrededor de las vueltas. Con un circuito magnético en aire no hay histéresis ni saturación magnética. La reactancia inductiva aumenta con la frecuencia, lo que hace que las bobinas SMD de núcleo de aire sean eficaces como filtros, adaptadores de impedancia y supresores de ruido en circuitos de alta frecuencia.

Resolución de problemas y problemas comunes

• Deriva de inductancia — Causa: deformación mecánica o variación de temperatura. Solución: usar piezas estables en temperatura con tolerancia ajustada.
• Sobrecalentamiento — Causa: corriente de operación superior a la nominal. Solución: reducir la corriente o usar piezas con DCR inferior y clasificación de corriente adecuada.
• Mala calidad de señal — Causa: Q bajo o frecuencia inadecuada. Solución: seleccionar bobinas SMD de aire de alto Q y SRF adecuado.
• Interferencia EMI — Causa: diseño de PCB inadecuado o proximidad de componentes. Solución: aumentar espacios, mejorar tierras y diseño de PCB.
• Desplazamiento de frecuencia — Causa: capacitancia parasitaria o acumulación de tolerancias. Solución: verificar cálculos de resonancia y tolerancias.
• Defectos de soldadura / circuito abierto — Causa: perfil de reflow incorrecto o daño mecánico. Solución: inspeccionar uniones de soldadura y aplicar perfiles de reflow SMT correctos; manipular con cuidado.

FAQ (seleccionado)

• ¿Qué es una bobina SMD de núcleo de aire? — Un inductor de montaje superficial bobinado con núcleo de aire (sin material magnético), ideal para aplicaciones RF de alta frecuencia.
• ¿Por qué elegir núcleo de aire frente a núcleo de ferrita? — El núcleo de aire no se satura, no presenta pérdidas de núcleo y ofrece mayor Q para un mejor comportamiento en HF.
• ¿Cómo calcular la corriente nominal? — En núcleos de aire, la corriente nominal se determina por el aumento de temperatura admisible; considerar el bobinado y la gestión térmica.
• ¿Se puede usar una bobina SMD de aire en un convertidor DC‑DC? — Generalmente no; los convertidores DC‑DC requieren mayor inductancia y almacenamiento de energía que las bobinas SMD de aire típicas.

Cómo elegir
Considere la inductancia requerida, la frecuencia de operación (asegúrese de que SRF ≫ frecuencia de trabajo), el factor Q, la corriente nominal, la DCR, el tamaño del paquete para PCB, estabilidad térmica, tolerancia y criterios regulatorios (RoHS/REACH).

Características / Especificaciones técnicas

• Serie / referencia de modelo: WL610
• Material del núcleo: Aire (no magnético)
• Conductor: Alambre de cobre esmaltado
• Diámetro del alambre: 0,1 mm (opciones AWG disponibles)
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancia de inductancia: ±2%, ±5%, ±10%
• Frecuencia de operación: rango kHz a MHz
• Frecuencia de auto‑resonancia: Alta (dependiente de la aplicación)
• Factor Q: Alto, optimizado por rango de frecuencia
• DCR: Personalizado
• Corriente nominal: Personalizada por diseño
• Resistencia de aislamiento: ≥100 MΩ
• Longitud de huella: 10–15 mm
• Opciones de encapsulado: Barniz, epoxi o recubrimiento (opcional)
• Montaje: Through‑hole / Personalizado (empaquetado SMT disponible)
