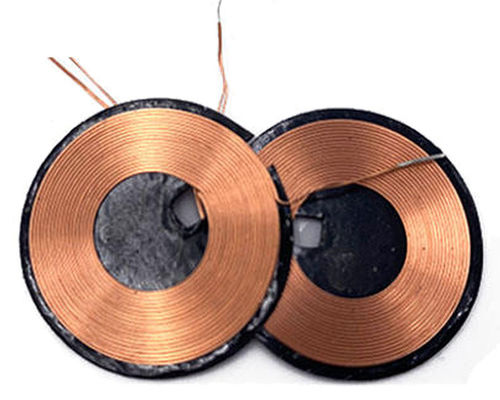

Bobina de ferrita WL0243

EMIblindadaRF

Resumen
Las bobinas de carga inalámbrica son componentes clave de los sistemas de transferencia de energía inductiva que emplean inducción electromagnética para transferir energía entre una bobina transmisora y una receptora. Se usan en electrónica de consumo (smartphones, relojes inteligentes, tablets, auriculares), equipos de control industrial y dispositivos médicos. Las bobinas están hechas con hilo de cobre esmaltado enrollado en una espiral plana para proporcionar baja resistencia DC, inductancia estable, mínima generación de calor y larga vida útil. El blindaje de ferrita reduce las EMI y mejora la eficiencia de transferencia.

Características

• Alta eficiencia magnética por enrollado preciso de hilo de cobre esmaltado
• Inductancia estable con tolerancias de ±5%
• Baja resistencia DC (DCR) para reducir pérdidas y calor
• Blindaje en lámina de ferrita para minimizar EMI y concentrar flujo magnético
• Diseño compacto en espiral plana adecuado para dispositivos pequeños
• Dimensiones, calibre de hilo, inductancia y terminales personalizables

Aplicaciones
Adecuadas para dispositivos móviles (teléfonos, tablets, wearables), auriculares inalámbricos, cargadores para automóviles, equipos médicos que requieren transferencia de energía estanca/impermeable, equipos industriales y dispositivos de hogar inteligente. Eliminan conectores mecánicos y permiten diseños sellados.

Detalles del producto
Especificaciones eléctricas

• Inductancia (L): 300–500 µH
• Tolerancia de inductancia: ±5%
• Frecuencia de prueba/operación: comúnmente 85–205 kHz
• Resistencia DC (DCR): 80–250 mΩ
• Corriente nominal (Irms): 1–3 A
• Factor de calidad (Q): ≥ 30
• Resistencia de aislamiento: ≥ 100 MΩ

Especificaciones mecánicas

• Forma de la bobina: redonda o cuadrada, enrollado en espiral plana
• Tipo de hilo: hilo de cobre esmaltado
• Blindaje: lámina de ferrita
• Aislamiento: película PET o PI
• Tipo de terminal: pad de soldadura o cable
• Montaje: fijación adhesiva

Dimensiones del modelo (ejemplos)

• WL35 — Ø exterior 35 mm, Ø interior 15 mm, espesor 2,0 mm
• WL43 — Ø exterior 43 mm, Ø interior 20 mm, espesor 2,0 mm
• WL50 — Ø exterior 50 mm, Ø interior 25 mm, espesor 3,0 mm

Notas adicionales
Los diseños pueden personalizarse en diámetro de hilo, inductancia, espesor de blindaje y tamaño general para cumplir con las limitaciones del dispositivo. El emparejamiento bobina‑controlador, la alineación de la bobina y el espesor de ferrita influyen en la eficiencia de carga y el comportamiento térmico.

Especificaciones técnicas

• Inductancia: rango típico 300–500 µH
• Tolerancia de inductancia: ±5%
• Frecuencia de operación: 85–205 kHz
• DCR: ~80–250 mΩ
• Corriente nominal: 1–3 A
• Factor de calidad: ≥ 30
• Resistencia de aislamiento: ≥ 100 MΩ
