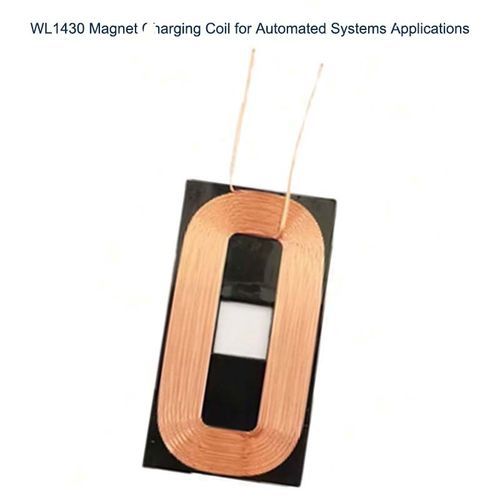

Inductor magnético WL1430

de alambre bobinadoDCde circuitos impresos

Resumen
Una bobina de carga magnética es un componente electromagnético diseñado para transferir energía eléctrica mediante acoplamiento magnético en sistemas de carga compactos. Convierte la corriente de entrada en un campo magnético controlado y se combina con una bobina receptora para transmitir potencia. Los imanes integrados permiten un posicionamiento mecánico repetible y alineación de las interfaces de carga.

Funcionamiento
La bobina opera por inducción electromagnética: energía eléctrica > bobina transmisora > campo magnético > bobina receptora > energía eléctrica. Los imanes mejoran el alineamiento mecánico y el acoplamiento magnético, incrementando la consistencia de la transferencia de energía.

• Consideraciones de ingeniería: inductancia, número de vueltas, calibre del cable, frecuencia de operación, tensión de entrada, potencia nominal, separación entre bobinas, alineación magnética, aumento de temperatura, espacio de instalación.

Características principales
Las bobinas de carga magnéticas ofrecen integración compacta y parámetros electromagnéticos configurables. Características típicas: dimensiones y forma personalizables, número de vueltas e inductancia ajustables, selección del diámetro del hilo, especificaciones de tensión/corriente y temperatura de trabajo. El posicionamiento magnético permite alineación repetible. Opciones de montaje: cinta adhesiva, integración en PCB, carcasas plásticas, estructuras metálicas o módulos de carga dedicados. Un devanado controlado y materiales de calidad aseguran estabilidad eléctrica y consistencia de producción.

Ficha técnica
Brand: Weilong Technology
Model Number: WL1430
Product Size: 14*30*2 * 9 TS * 6.5 UH
Rated Power (W): 5 W or 10 W
Wire: 0.08 mm * 9 TS
DC Power Source: DC 5 V
DCR: 28.5 UH +/- 10%
Reset Time(s): Nil
Service Life: Nil
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Aplicaciones

• Electrodomésticos inteligentes (bases de carga, electrodomésticos de cocina inteligentes)
• Automatización industrial: AGV, robots, máquinas autónomas, sistemas de inspección
• Electrónica portátil y dispositivos wearables
• Sensores, cerraduras inteligentes, dispositivos IoT alimentados por batería
• Equipos médicos de monitorización compactos y pequeños dispositivos médicos

Ventajas y desventajas

• Ventajas: integración OEM compacta, posicionamiento magnético para alineación repetible, reducción del desgaste de conectores mecánicos, parámetros personalizables.
• Desventajas: rendimiento sensible al alineamiento, la separación y la frecuencia; el desalineamiento reduce la eficiencia; la resistencia de la bobina genera calor; piezas metálicas cercanas pueden causar pérdidas por corrientes de Foucault; versiones de alta potencia pueden requerir gestión térmica y electrónica adicional; herramientas personalizadas pueden aumentar el coste.

Resolución de problemas

• No se inicia la carga: verifique la tensión de entrada, el cableado, el control de carga y la continuidad de la bobina por si hay circuito abierto o daños en los hilos.
• Poca potencia de carga: compruebe el alineamiento, la separación de bobinas, la inductancia, la frecuencia de operación y la carga del sistema; una brecha excesiva reduce el acoplamiento.
• Sobrecalentamiento de la bobina: revise la corriente de operación, la resistencia del devanado, el ciclo de trabajo y la temperatura ambiente; el sobrecalentamiento puede indicar conductor subdimensionado o corriente excesiva.
• Carga intermitente: inspeccione el posicionamiento magnético, los juegos mecánicos y las fuentes de vibración que afectan al acoplamiento.
• Pérdidas eléctricas altas: mida la resistencia y la inductancia reales y compárelas con las especificaciones; inspeccione la presencia de metal cercano que provoque corrientes parásitas.
• Variaciones tras el ensamblaje: valide la bobina en el producto final — materiales de la carcasa, imanes, tornillos, blindajes y componentes PCB pueden alterar el comportamiento.

FAQ — Seleccionadas

• ¿Qué es una bobina de carga magnética? — Una bobina electromagnética que transfiere energía mediante acoplamiento magnético; los imanes pueden emplearse para alinear elementos de carga.
• ¿Se puede personalizar? — Sí; tensión, corriente, potencia, inductancia, resistencia, frecuencia, dimensiones, diámetro de hilo, devanado y montaje pueden adaptarse a requisitos OEM.
• ¿Cómo mejorar la eficiencia? — Optimizar el alineamiento, minimizar la distancia entre bobinas, elegir inductancia y frecuencia adecuadas, reducir la resistencia del devanado y evitar metal cerca de la bobina; validar en el ensamblado final.

Características / especificaciones técnicas

• Brand: Weilong Technology
• Model: WL1430
• Product Size: 14*30*2 * 9 TS * 6.5 UH
• Rated Power: 5 W or 10 W
• Wire: 0.08 mm * 9 TS
• DC Power Source: DC 5 V
• DCR / Inductance: 28.5 UH ±10%
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Install style: adhered tape
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
