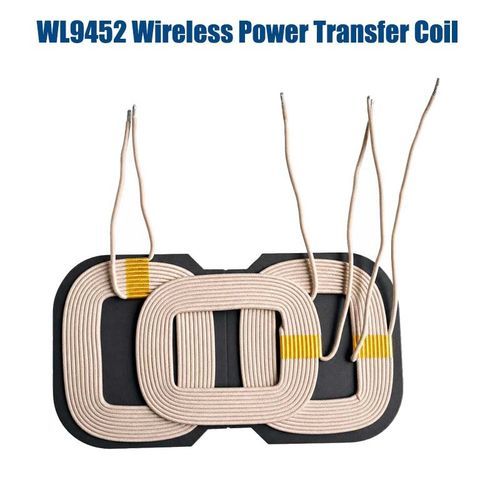

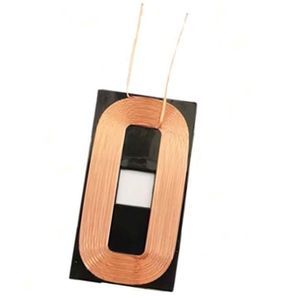

Bobina de núcleo hueco WL9452

de potenciaDCde alta frecuencia

Descripción del producto
Bobina de transferencia de energía inalámbrica que permite el traslado sin contacto de energía eléctrica entre dispositivos compatibles mediante acoplamiento electromagnético a través de una separación de aire. Diseñada para carcasas selladas, carga sin contacto y aplicaciones donde los conectores expuestos no son deseables. Configurable como transmisor, receptor, elemento de acoplamiento o conjuntos multicapa; personalizable en potencia, frecuencia, dimensiones y entorno de instalación.

Cómo funciona

• Paso 1 – Entrada de potencia: la entrada DC se convierte en AC de alta frecuencia mediante un controlador electrónico.
• Paso 2 – Creación del campo magnético: la bobina transmisora, alimentada por corriente alterna, genera un campo magnético oscilante.
• Paso 3 – Acoplamiento magnético: el campo atraviesa la separación de aire y se acopla a la bobina receptora.
• Paso 4 – Generación de energía eléctrica: la bobina receptora convierte el campo magnético variable en tensión AC.
• Paso 5 – Rectificación: un rectificador convierte la AC recibida en alimentación DC.
• Paso 6 – Regulación de tensión: la circuitería de control regula la tensión y la corriente suministradas a la carga o batería.

Características principales

• Rendimiento eléctrico personalizable: inductancia, resistencia DC, factor Q, frecuencia de operación y potencia nominal pueden especificarse.
• Diseño compacto e instalación flexible: diámetro, espesor, número de vueltas y calibre del hilo configurables según restricciones de la aplicación.
• Blindaje magnético u soportes mecánicos opcionales para gestionar campos parásitos e integrar con electrónica sensible.
• Configuraciones multicapa, incluidos sistemas de 3 bobinas, para mejorar la tolerancia de alineación u optimizar el acoplamiento.
• Diseñada para un rendimiento eléctrico y térmico consistente mediante materiales y procesos de bobinado adecuados para fiabilidad a largo plazo.

Aplicaciones

• Equipos industriales: sensores sellados, dispositivos de monitorización y módulos de control que requieren transferencia de energía sin contacto.
• Robótica y automatización: carga para robots, AGV y equipos automatizados para permitir la reposición automática de energía.
• Soluciones OEM integradas: carga de baterías integrada en productos donde los conectores son impracticables.
• IoT y sensores de baja potencia donde la carga por cable o el reemplazo de baterías es problemático.
• Electrónica médica: alimentación sin contacto para dispositivos médicos sellados e instrumentación.
• Dispositivos de consumo y conectados que requieren carga sin contacto (smartphones, wearables, auriculares).

Solución de problemas y consideraciones de diseño

• Comprobar alineación, separación de aire, inductancia de la bobina, frecuencia de operación y potencia de entrada si la potencia de salida o la eficiencia son bajas.
• Investigar la resistencia de la bobina, la calidad del bobinado y los materiales conductores cercanos en caso de sobrecalentamiento.
• Verificar el ajuste de resonancia y la estabilidad entre transmisor y receptor si la carga es inestable.
• Considerar blindaje, geometría de la bobina, factor Q y rendimiento térmico en las primeras fases de diseño.
• Validar el rendimiento de la bobina integrada dentro de la carcasa final y probar en condiciones realistas de montaje y alineación.

Características / especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
