Inductor de ferrita WL11G50

magnéticode alambre bobinadode potencia

Resumen

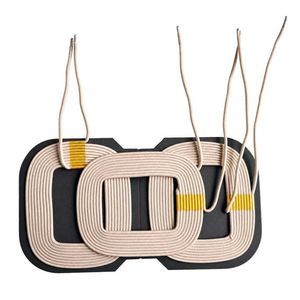

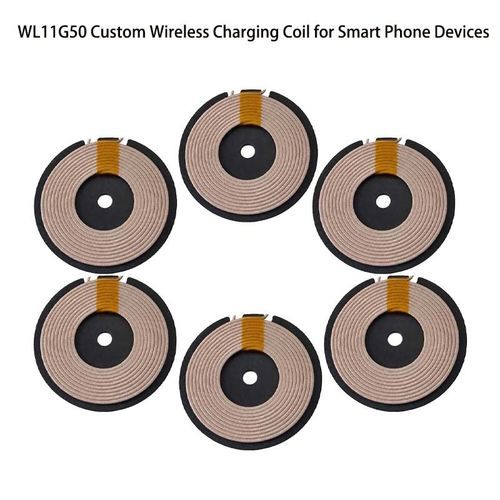

Bobina de carga inalámbrica personalizada diseñada para la transferencia de energía inalámbrica en dispositivos electrónicos. Configurable en tamaño, inductancia, frecuencia de operación, potencia nominal, resistencia, estructura de bobinado y blindaje. Adecuada para aplicaciones transmisoras y receptoras; el desarrollo OEM incluye análisis de requisitos, diseño de ingeniería, prototipado, pruebas eléctricas y optimización para producción.

Cómo funciona

• Paso 1 – Entrada de energía eléctrica: el circuito de carga suministra corriente alterna a la bobina transmisora.
• Paso 2 – Generación del campo magnético: la bobina transmisora convierte la energía eléctrica en un campo magnético variable.
• Paso 3 – Acoplamiento magnético: el campo magnético atraviesa la separación de aire entre las bobinas transmisora y receptora.
• Paso 4 – Energía recibida: la bobina receptora convierte el campo magnético variable en energía eléctrica.
• Paso 5 – Acondicionamiento de potencia: el rectificador y el circuito de carga regulan la potencia recibida para la batería o la carga electrónica.

Factores clave que afectan el rendimiento

• Posición y alineación de la bobina
• Frecuencia de operación
• Autoinductancia
• Resistencia de la bobina (DCR)
• Distancia (espacio de aire) entre bobinas
• Blindaje de ferrita y materiales magnéticos
• Potencia y corriente de carga
• Piezas metálicas cercanas
• Temperatura de funcionamiento

Características principales
Parámetros geométricos y eléctricos personalizados para cumplir restricciones de espacio y rendimiento. Opciones de bobinado: hilo de cobre, hilo Litz o FPC. El blindaje de ferrita mejora el acoplamiento y reduce las EMI. El diseño se puede optimizar para inductancia, DCR, frecuencia de operación y comportamiento térmico. Soporte OEM para pruebas en sistema y preparación para producción en masa.

Hoja de datos (tabla extraída)
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Resumen de aplicaciones
Diseñada para smartphones, smartwatches, dispositivos IoT, electrónica médica, módulos automotrices, sensores industriales, almohadillas de carga e integraciones de potencia inalámbrica embebida donde el tamaño compacto, el comportamiento térmico y la tolerancia de alineación son críticos.

Puntos clave de resolución de problemas

• Carga ineficiente: verificar alineación de bobinas, frecuencia, inductancia, DCR, espacio de aire y metales cercanos.
• Carga intermitente: comprobar alineación, IC de carga, fuente de alimentación y conectores.
• Temperatura elevada: revisar DCR, corriente, ventilación y estructura de bobinado.
• Alcance limitado de carga: inspeccionar acoplamiento magnético, espacio de aire y disposición de ferrita.
• No corresponde al circuito: medir inductancia, resistencia, frecuencia y factor Q.
• Problemas EMI: evaluar blindaje de ferrita y proximidad a otros componentes.

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
