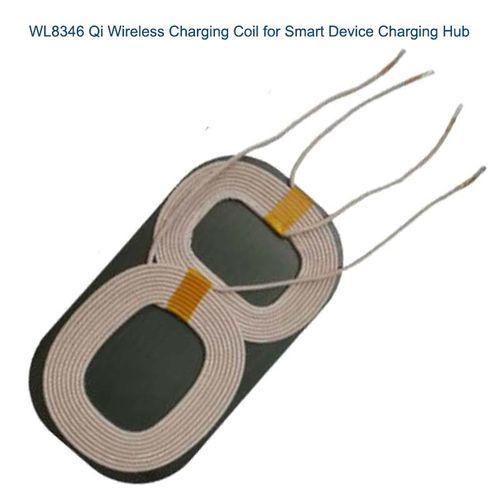

Bobina electromagnética WL8346

de potenciadobleinalámbrica

Descripción general
WL8346 es una bobina de carga compatible Qi diseñada para la integración en smartphones y electrónica de consumo compacta. La bobina actúa como transmisor/receptor en sistemas de transferencia de energía inalámbrica, con enfoque en formato compacto y comportamiento térmico estable.

Resumen de diseño de doble bobina
WL8346 admite una configuración de doble bobina para aumentar el área útil de carga y la tolerancia de alineación. Dos bobinas se posicionan según el diseño mecánico para ofrecer cobertura flexible; la selección eléctrica o conmutación activa la bobina en función de la posición del receptor.

Cómo funciona
Entrada de potencia → controlador de carga → Bobina 1 / Bobina 2 (transmisor) → campo magnético alterno → bobina receptora → rectificador → batería. En operación de doble bobina, el sistema energiza la bobina correspondiente para optimizar la eficiencia y la cobertura.

Características principales

• Configuración de doble bobina para mejorar la tolerancia de posicionamiento y la cobertura de carga.
• Dimensiones compactas aptas para pads, soportes y estaciones de acoplamiento para smartphones.
• Inductancia controlada y baja resistencia DC para transferencia de energía eficiente.
• Diseño térmicamente estable con consideraciones de compatibilidad electromagnética y blindaje.
• Personalización OEM disponible: tamaño de bobina, espaciamiento, número de vueltas y método de montaje.

Aplicaciones

• Pads de carga para smartphones, soportes y sistemas de acoplamiento integrados.
• Estaciones de carga para wearables y relojes inteligentes.
• Estuches de carga para auriculares inalámbricos y cargadores multi-zona.
• Dispositivos de domótica: altavoces, paneles de control y mobiliario con carga integrada.
• Integración en automoción: carga inalámbrica en consolas y soportes.
• Superficies de carga comerciales y cargadores de consumo multi-posición.
• Dispositivos IoT industriales que requieren carga sin contacto para sensores y terminales manuales.

Ventajas vs desventajas del diseño de 2 bobinas

• Ventajas: mayor área de carga efectiva, mejor tolerancia a desalineaciones, integración mecánica flexible y carga en múltiples posiciones.
• Desventajas: mayor coste de componentes, electrónica de control más compleja, mayor espacio de instalación y mayores requisitos de gestión térmica.

Resolución de problemas: incidencias comunes y comprobaciones

• El dispositivo no carga: verificar la alimentación del transmisor, el controlador de carga, las conexiones de la bobina y la posición del receptor; asegurar que la bobina correcta esté energizada.
• Carga intermitente: comprobar alineación y separación de bobinas, calidad de conectores y fuentes de EMI; retirar objetos metálicos entre bobinas.
• Carga lenta: comprobar la potencia de entrada, la DCR/inductancia de la bobina, la frecuencia de operación y la compatibilidad del receptor; verificar límites térmicos.
• Sobrecalentamiento de la bobina: revisar la corriente, el calibre del hilo y la presencia de materiales conductores cercanos o blindajes que generen pérdidas.
• Una bobina no funciona: inspeccionar el circuito de conmutación, el cableado y las soldaduras; medir las características eléctricas de cada bobina.
• Cambios de rendimiento tras el ensamblaje: probar las bobinas antes y después del ensamblaje; carcasas, adhesivos o componentes cercanos pueden alterar la respuesta electromagnética.

Ficha técnica (entradas clave)
Brand: Weilong Technology
Model Number: WL8346
Tamaño del producto: 83 × 46 × 1,0 mm (según la fila de la ficha técnica)
Potencia nominal (W): 10 W o 15 W
Hilo: 0,08 mm × 10 vueltas (TS)
Inductancia / DCR: 28,5 μH ±10%
Material: hilo de cobre; contacto de alimentación por cable
Montaje: cinta adhesiva; tolerancia dimensional ±0,1 mm
Temperatura de trabajo: -10°C a 100°C; Clase de aislamiento: F
Prueba Hi-Pot: AC 600V 50/60Hz 2s
Certificación: CE, RoHS, ISO9001
MOQ: 1000 uds; Capacidad de suministro: 5000 uds/semana; Plazo de entrega: ~30 días; Puerto: Shenzhen
Condiciones de pago: TT o LC a la vista; Pedido de muestra: Sí; Garantía: 1 año
