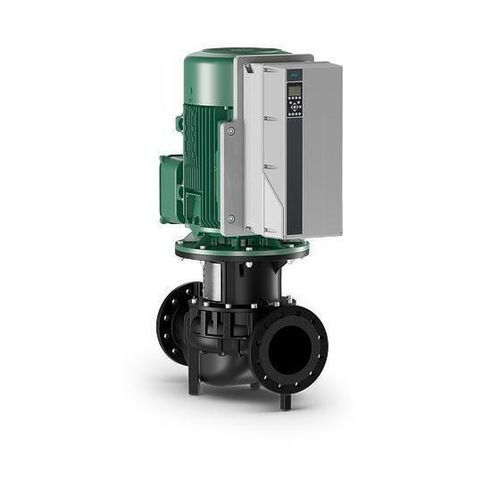

Bomba centrífuga Stratos GIGA series

de agua glicoladade aguapara agua de refrigeración

Resumen
Potencia máxima con la máxima eficiencia energética. La Wilo-Stratos GIGA es la bomba de alta eficiencia ideal para el uso en aplicaciones de calefacción, climatización y refrigeración en edificios en los que se mueven grandes caudales a grandes alturas de impulsión.

Características principales

• Bomba de alta eficiencia innovadora para el máximo rendimiento
• Motor de alta eficiencia de la clase de eficiencia energética IE5 según IEC 60034-30-2
• Interfaces opcionales para la conexión a la automatización de edificios mediante módulos insertables

Ventajas / Informaciones
Potencia máxima con la máxima eficiencia energética. La Wilo-Stratos GIGA es la bomba de alta eficiencia ideal para el uso en aplicaciones de calefacción, climatización y refrigeración en edificios en los que se mueven grandes caudales a grandes alturas de impulsión.

Logotipos / certificaciones
Clase de eficiencia del motor IE5

Tipo de diseño
Bomba Inline de alta eficiencia con motor IE5 y adaptación electrónica de la potencia en tipo de diseño de bomba de rotor seco. Ejecución como bomba centrífuga de una etapa con conexión embridada y cierre mecánico.

Aplicación
Impulsión de agua de calefacción (según VDI 2035), mezclas de agua enfríada y de agua/glicol fría sin sustancias abrasivas en instalaciones de calefacción, agua enfríada y de refrigeración.

Equipo / función
Descripción general de funciones y modos operativos.

Modos de funcionamiento

• PID-Control
• Modo de control (n = constante)

Funciones de control externo

• 2 entradas analógicas 0-10 V / 0-20 mA conmutables, escalables e invertibles; 4 digitales, 24 V, lógica seleccionable H o L activa, programables
• 1 salida analógica, 4-20 mA, programable y escalable
• 2 bornes digitales, 24 V, la lógica puede utilizarse selectivamente como entrada o salida
• 1 relé de 240 V CA, ambos relés libres de tensión, programables y/o 1 de 400 V CA con retardo a la desconexión
• Tensión auxiliar: 10 V CC para potenciómetro de valor de consigna 1 kΩ y termistor PTC de protección del motor; 24 V CC para el cableado de las entradas digitales y para el suministro de sondas activas para el valor real
• Comunicación Modbus

Intercambio de datos

• Comunicación externa mediante módulo (opcional): Profibus, DeviceNet, ProfiNet, Ethernet, Modbus

Funciones

• Protección total del motor con evaluación del sensor PTC
• Modo operativo de emergencia con velocidad reducida en caso de sobretemperatura, tensión baja o avería de una fase de red
• Control de fallos en la fase de red
• Reloj de tiempo real para control en función del tiempo
• Contadores separados para las horas de funcionamiento del convertidor de frecuencia y del motor, contador de kWh, memoria de mensajes de avería
• Función innovadora: diario electrónico integrado de datos de funcionamiento
• Protección contra marcha en seco; protección contra caudal bajo o nulo
• Modo de ahorro de energía con función de reserva
• 4 reguladores PID internos

Designación (ejemplo)
Ejemplo: Wilo-Stratos GIGA 100/5-56/30-xx
Stratos = Bomba de alta eficiencia | GIGA = Bomba Inline simple | 100 = Ancho nominal de la brida DN | 5-56 = Margen de altura de impulsión nominal en [m] | 30 = Valor orientativo de la potencia nominal del motor (kW) | -xx = Variante (p. ej., R1 - ejecución sin sonda de presión diferencial)

Documentación destacada
Instrucciones de instalación y funcionamiento: Wilo-Stratos GIGA, 30-55 kW (manuales de producto en distintos idiomas). Conjuntos de certificaciones y documentación UKCA relacionadas con la serie Stratos GIGA.

Caractéristiques / spécifications techniques

• Rango de temperaturas permitido del fluido de impulsión: -20 °C a +140 °C
• Cierre mecánico apto para bombeo hasta Tmax = +140 °C; para mezclas agua-glicol y temperaturas superiores recomendaciones específicas y variantes de cierre (p. ej. variante S1 para mezclas con alto % de glicol)
• Alimentación eléctrica típica: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz
• Compatibilidad electromagnética (Wilo-EFC): normas EN 61800-3 (emisión y resistencia a interferencias)
• Tipo de protección: IP55
• Diámetro nominal: DN 100 a DN 200
• Presión de trabajo máx.: 16 bar a +120 °C; 13 bar a +140 °C
• Materiales: carcasa y linterna EN-GJL-250; rodete EN-GJL-200 (ejecuciones especiales: bronce CuSn10 o CuAl10Fe5Ni5 - C; inoxidable 1.4408 en función del modelo)
• Eje: 1.4122 o 1.4057 (según modelo)
• Cierre mecánico estándar: AQEGG (otros cierres mecánicos bajo consulta)
• Accesorios disponibles: bancadas, módulos insertables (Profibus, DeviceNet, ProfiNet, Ethernet/IP, ModbusTCP), filtros (senoidal, DU/DT), tarjetas de entrada, etc.
