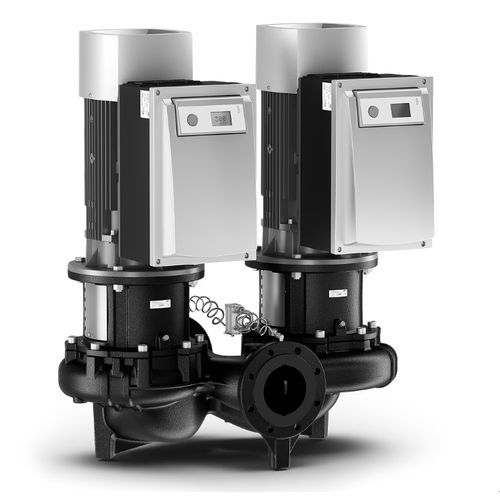

Bomba centrífuga Stratos GIGA-D series

para agua de refrigeraciónde agua glicoladacon brushless DC

Resumen
La Wilo-Stratos GIGA es una bomba inline de alta eficiencia diseñada para aplicaciones de calefacción, climatización y refrigeración en edificios que requieren grandes caudales y grandes alturas de impulsión. En ejecución de bomba doble ofrece máxima fiabilidad gracias a la bomba de reserva.

Principales ventajas

• Bomba de alta eficiencia innovadora para el máximo rendimiento
• Motor EC de alta eficiencia clase IE5 según IEC 60034-30-2
• Máxima fiabilidad con bomba de reserva en la ejecución de bomba doble
• Interfaces opcionales para conexión a la automatización de edificios mediante módulos IF insertables

Tipo de diseño
Bomba doble inline de alta eficiencia con motor EC y adaptación electrónica de la potencia en diseño de bomba de rotor seco. Ejecución como bomba centrífuga de baja presión de una etapa con conexión embridada y cierre mecánico.

Aplicación
Impulsión de agua de calefacción (según VDI 2035), mezclas de agua/enfriado y de agua/glicol sin sustancias abrasivas en instalaciones de calefacción, agua enfriada y de refrigeración.

Equipo y funciones

• Modos de funcionamiento
  • Δp-c para presión diferencial constante
  • Δp-v para presión diferencial variable
  • PID-Control
  • Modo de control (n = constante)
• Nivel de mando: botón verde y pantalla
• Funciones manuales
  • Ajuste del valor de consigna de presión diferencial
  • Ajuste de la velocidad (modo manual)
  • Ajuste del modo de funcionamiento
  • Ajuste bomba ON/OFF
  • Configuración de todos los parámetros de funcionamiento
  • Confirmación de fallo
• Funciones de control externo
  • 1 entrada de control «prioridad OFF»
  • 1 entrada de control «Alternancia de bombas externa» (solo en bomba doble)
  • 1 entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para velocidad constante (DDC) o regulación a distancia de la consigna
  • 1 entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para la señal de valor real de la sonda de presión
• Funciones de indicación y aviso
  • Indicación general de avería (SSM)
  • Indicación general de funcionamiento (SBM)
• Intercambio de datos
  • Interfaz infrarrojos para intercambio inalámbrico de datos con monitor IR/IR‑Stick
  • Punto de conexión de módulos IF (Modbus, BACnet, CAN, PLR, LON) para la conexión a la automatización de edificios
• Funciones de seguridad
  • Protección total del motor con sistema electrónico de disparo integrado
  • Bloqueo de acceso
• Gestión de bombas dobles
  • Funcionamiento principal/reserva (conmutación automática en caso de avería)
  • Alternancia de bombas tras 24 h
  • Funcionamiento en paralelo
  • Funcionamiento en paralelo con conexión/desconexión de carga punta optimizada

Designación / Ejemplo
Ejemplo de denominación: Wilo-Stratos GIGA-D 50/7-55/11-xx
Explicación resumida: Stratos GIGA = bomba de alta eficiencia; -D = bomba inline doble; 50 = DN brida; 7-55 = margen de altura nominal [m]; 11 = potencia orientativa P2 [kW]; -xx = variante (p. ej. R1 sin sonda de presión diferencial).

Documentación y guías (resumen)
Manual e instrucciones de instalación y funcionamiento y guías de planificación disponibles para la familia Stratos GIGA/Stratos GIGA-D y variantes B; documentos de certificación y cumplimiento (REACH, UKCA) y guías técnicas de bombas monobloc y conjuntos específicos.

Características / especificaciones técnicas

• Rango de temperatura del fluido: -20 °C a +140 °C
• Alimentación eléctrica: 3~480 V ±10 %, 50/60 Hz; 3~440 V ±10 %; 3~400 V ±10 %; 3~380 V -5 % +10 %, 50/60 Hz (según versión)
• Compatibilidad electromagnética conforme EN 61800-3 (emisión/resistencia según entorno)
• Tipo de protección: IP55
• Diámetros nominales disponibles: DN 40 a DN 200
• Presión de trabajo máx.: 16 bar a +120 °C; 13 bar a +140 °C
• Motor: motor EC de alta eficiencia, clase IE5
• Cierre mecánico: AQEGG (otros cierres bajo consulta)
• Materiales: carcasa y linterna EN-GJL-250; rodete EN-GJL-200 (opciones bronce CuSn10 o acero inoxidable 1.4408 según modelo)
• Eje: 1.4122 o 1.4057
• Suministro: bomba, instrucciones de instalación y funcionamiento
• Opciones: versión con rodete de bronce (-L1), rodete de acero inoxidable (-L4), variante -R1 sin sonda de presión diferencial, -S1 cierres mecánicos especiales
• Accesorios: consola para montaje sobre bancada, brida ciega para carcasa doble, ayuda montaje cierre mecánico, IR‑Stick, módulos IF (PLR, LON, BACnet, Modbus, CAN), cuadros de regulación (VR‑HVAC, CCe‑HVAC, SCe‑HVAC), sonda de presión diferencial (DDG)
