Bomba centrífuga CronoNorm-NLG series

de aguaeléctricaestacionaria

Resumen

• Tecnología de motor IE3/IE4 para un funcionamiento con ahorro de energía
• Menos costes del ciclo de vida gracias a la optimización del rendimiento
• Cierre mecánico independiente del sentido de giro y de inundación forzada
• Anillos de desgaste intercambiables
• Rodamientos de bola lubricados de forma permanente y de gran dimensionamiento
• Bajos valores de NPSH, óptimas propiedades frente a la cavitación

Denominación comercial
CronoNorm-NLG (Bomba normalizada)

Tipo de diseño

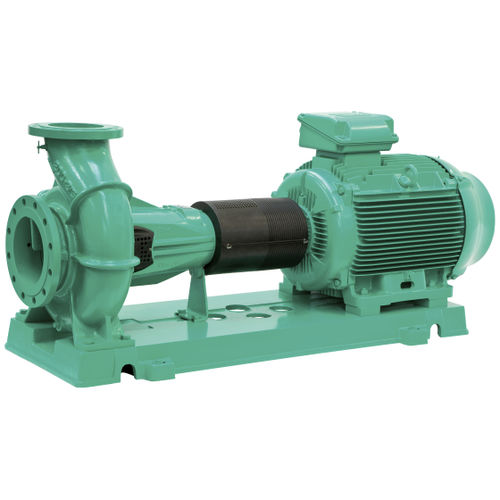

Bomba centrífuga de baja presión de una etapa con aspiración axial, montada sobre placa base.

Aplicación

• Impulsión de agua de calefacción (según VDI 2035), mezclas de agua/enfriante y de agua/glicol sin sustancias abrasivas en instalaciones de calefacción, agua fría y de refrigeración
• Empleo en irrigación, edificación, industria en general, centrales eléctricas, etc.

Equipo / función
Bombas centrífugas de baja presión, monobloc con acoplamiento y protección del acoplamiento; opciones de cierre: cierre mecánico o prensaestopas.

• Cierre mecánico o prensaestopas
• Soporte del eje mediante rodamientos ranurados de bolas lubricados con grasa
• Anillos de desgaste recambiables

Designación (ejemplo)
Ejemplo | NLG 200/315-75/4
Serie | NLG = Denominación de la serie: Bomba normalizada
200 | Diámetro nominal DN de la boca de impulsión
315 | Diámetro nominal del rodete [mm]
75 | Potencia nominal del motor P2 [kW]
4 | Número de polos

Variantes principales (tabla)
Denominación del producto | Número de polo | MEI | IE | Diámetro nominal de brida | Cierre mecánico | Potencia nominal P2 | Peso bruto aprox. | Referencia
CronoNorm-NLG 150/520-110/4 | 4 | 0,4 | IE4 | DN 150 | AQ1EGG | 110 kW | 1936,3 kg | 6096283
CronoNorm-NLG 150/520-132/4 | 4 | 0,4 | IE4 | DN 150 | AQ1EGG | 132 kW | 2117,3 kg | 6096284
CronoNorm-NLG 150/520-160/4 | 4 | 0,4 | IE4 | DN 150 | AQ1EGG | 160 kW | 2180,3 kg | 6096285
CronoNorm-NLG 150/520-200/4 | 4 | 0,4 | IE4 | DN 150 | AQ1EGG | 200 kW | 2346 kg | 6096533
CronoNorm-NLG 200/260-15/4 | 4 | 0,4 | IE3 | DN 200 | AQ1EGG | 15 kW | 756 kg | 4452589
CronoNorm-NLG 200/260-18,5/4 | 4 | 0,4 | IE3 | DN 200 | AQ1EGG | 18,5 kW | 783 kg | 4452590
CronoNorm-NLG 200/315-37/4 | 4 | 0,4 | IE3 | DN 200 | AQ1EGG | 37 kW | 815 kg | 4452593
CronoNorm-NLG 200/315-45/4 | 4 | 0,4 | IE3 | DN 200 | AQ1EGG | 45 kW | 835 kg | 4452594

Datos técnicos

• Rango de temperaturas permitido: -20 °C a +120 °C
• Alimentación eléctrica: 3~400 V, 50 Hz
• Tipo de protección: IP55
• Diámetro nominal: DN 150 a DN 300
• Presión máx. de trabajo: 16 bar

Materiales

• Carcasa de la bomba y cubierta a presión: EN-GJS-500-7
• Soporte de rodamiento: EN-GJL-250
• Rodete: EN-GJL-250 (ejecución especial: G-CuSn10)
• Eje: 1.4028
• Anillos de desgaste: G-CuSn10
• Cierre mecánico estándar: AQ1EGG (otros cierres disponibles bajo solicitud)

Diseño

• Carcasa espiral horizontal de una etapa con soporte de rodamiento y anillos de desgaste recambiables (construcción tipo proceso)
• Sellado del eje mediante cierres mecánicos según EN 12756 o prensaestopas
• Pies de bomba fundidos unidos a la carcasa espiral
• Acoplamiento de eje con manguito intermedio

Suministro

• Bomba
• Instrucciones de instalación y funcionamiento
• Bomba con extremo del eje libre o montada sobre placa base con acoplamiento y protección del acoplamiento
• Opcional: bomba montada completamente sobre placa base con motor electrónico

Opciones

• Otros materiales y ejecuciones a petición
• Otras tensiones y frecuencias bajo consulta

caractéristiques / spécifications techniques

• Temperatura de servicio: -20 °C … +120 °C
• Alimentación: 3~400 V, 50 Hz
• Protección: IP55
• Diámetro nominal de brida: DN 150 – DN 300
• Presión máxima de trabajo: 16 bar
• Cierres mecánicos típicos: AQ1EGG (varios disponibles)
