Bomba centrífuga Medana CH1-L series

de aguacon motor eléctricoautocebante

Resumen

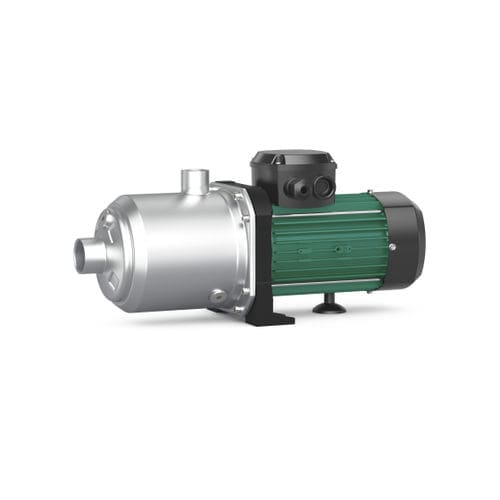

La Wilo-Medana CH1-L es una bomba monobloc multietapas de aspiración normal diseñada para alcanzar elevadas potencias hidráulicas. Su diseño es compacto y robusto, con componentes resistentes a la corrosión que permiten aplicaciones con agua potable y funcionamiento en temperaturas ambiente de hasta 50 °C. La bomba cuenta con certificación UL y está concebida para su integración eficiente en sistemas mayores.

Características principales

• Alta eficiencia gracias a su elevada potencia hidráulica
• Puesta en marcha y mantenimiento sencillos y rápidos gracias a los grandes orificios para rellenar y vaciar las bombas
• Gran fiabilidad por su robustez y escasa emisión de ruidos gracias al anillo de desgaste y la linterna resistente a la corrosión con revestimiento por cataforesis
• Uso a temperaturas ambiente de hasta 50 °C
• Apta para aplicaciones de agua potable
• Cumple las especificaciones de la certificación UL

Propiedades del producto

• Diseño compacto
• Materiales en contacto con el fluido en acero inoxidable
• Linterna con revestimiento por cataforesis
• Gran diámetro para llenado y vaciado
• Pie de bomba reforzado con acceso directo al atornillado del suelo
• Opcional: conexión rápida e hidráulica

Variantes / Tabla de referencias (extracto)
Cantidad de resultados: [171]
Encabezado: Denominación del producto | Caudal Q [m³/h] | Clase eficiencia motor | Carcasa | Rodete | Boca de impulsión | Potencia nominal motor P2 | Peso bruto aproximado [kg] | Referencia
Medana CH1-L.201-1/E/E/10T | 2 m³/h | IE2 | 1.4301 | 1.4301 | Rp 1 | 0,37 kW | 10,5 kg | 4257620
MEDANA CH1-L.201-1/E/E/10T/QQ | 2 m³/h | IE2 | 1.4301 | 1.4301 | Rp 1 | 0,37 kW | 10,5 kg | 4266277
MEDANA CH1-L.201-2/E/E/10C/QQ | 2 m³/h | IE2 | 1.4404 | 1.4404 | DN25 | 0,37 kW | 10,5 kg | 4273725
MEDANA CH1-L.202-1/E/A/10T | 2 m³/h | IE2 | 1.4301 | 1.4301 | Rp 1 | 0,37 kW | 10,2 kg | 4231462
Medana CH1-L.202-1/E/E/10N | 2 m³/h | IE2 | 1.4301 | 1.4301 | G 1¼ | 0,37 kW | 9,7 kg | 4259672
MEDANA CH1-L.202-1/E/E/10T | 2 m³/h | IE2 | 1.4301 | 1.4301 | Rp 1 | 0,37 kW | 10,5 kg | 4231463
MEDANA CH1-L.202-2/V/A/10T | 2 m³/h | IE2 | 1.4404 | 1.4404 | Rp 1 | 0,37 kW | 10,5 kg | 4235324
Medana CH1-L.202-1/E/E/10N | 2 m³/h | IE2 | 1.4301 | 1.4301 | G 1¼ | 0,37 kW | 9,7 kg | 4259672
Medana CH1-L.203-1/E/A/10T | 2 m³/h | IE2 | 1.4301 | 1.4301 | Rp 1 | 0,37 kW | 10,6 kg | 4231464
Medana CH1-L.203-1/E/E/10N | 2 m³/h | IE2 | 1.4301 | 1.4301 | G 1¼ | 0,37 kW | 10,0 kg | 4259674
... (lista completa de 171 referencias disponible en el catálogo de producto)

Designación (convenciones del nombre)
Ejemplo: Wilo-MEDANA CH1-L.202-1/E/A/10T/QQ

• Medana = denominación del producto bomba de superficie
• CH = de uso comercial horizontal
• 1 = nivel de serie (1 = nivel básico, 3 = nivel estándar, 5 = nivel prémium)
• L = eje largo
• 2 = caudal nominal [m³/h] de la bomba simple
• 02 = número de etapas de la bomba simple
• 1 = material 1.4301 (AISI 304); 2 = 1.4404 (AISI 316L)
• E = junta EPDM; otros códigos indican el tipo de conexión, frecuencia y alimentación (A/B/C/D/E/F/G/I) y la presión nominal (10 = 10 bar)
• QQ = cierre mecánico tipo Q7

Documentación destacada
En la ficha de producto están disponibles documentos técnicos y certificaciones relacionados con la serie, entre ellos declaraciones REACH, certificados KUK REG4, UKCA y diversas Declaraciones de Conformidad estándar (ediciones y tamaños de archivo indicados en la ficha de descargas).

Caractéristiques / spécifications techniques

• Tipo de diseño: bomba multietapas horizontal de aspiración normal
• Aplicaciones: abastecimiento de agua, aumento de presión, riego, procesos industriales
• Equipo/función: bomba de acero inoxidable en construcción monobloc, conexión roscada; motor monofásico o trifásico; motor monofásico con protección térmica integrada (reinicio automático)
• Alimentación eléctrica: 1~230 V, 50 Hz (±10 %) y variantes trifásicas 3~230–400 V (±10 %), 50 Hz; 265–460 V (±10 %), 60 Hz según ejecución
• Temperatura del fluido: -20 hasta +120 °C (EPDM); -20 hasta +90 °C (FKM)
• Presión de trabajo máxima: 10 bar
• Presión de entrada máxima: 6 bar
• Tipo de protección: IPX5
• Diámetro nominal de uniones: de G1" a G2", según ejecución
• Materiales: rodetes, cámaras escalonadas y carcasas en acero inoxidable 1.4301/1.4404; eje en 1.4301 o 1.4404; juntas EPDM o FKM (Viton)
• Cierre mecánico: ejecución EPDM y FKM con materiales carbón B / carburo de silicio
• Rodamiento: carburo de tungsteno/óxido de aluminio
• Pies de la bomba: aluminio
• Contenido del suministro: bomba, instrucciones de instalación y funcionamiento
