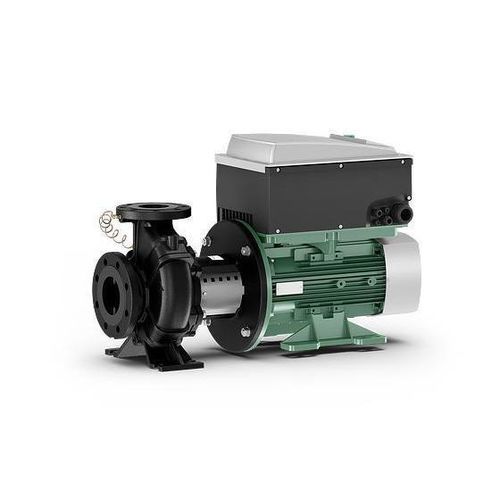

Bomba centrífuga Stratos GIGA B series

para agua de refrigeraciónde agua glicoladamanual

Resumen
La Wilo-Stratos GIGA B es una bomba monobloc de alta eficiencia diseñada para aplicaciones de calefacción, climatización y refrigeración que requieren el transporte de grandes caudales a elevadas alturas de impulsión. Incorpora motor EC de alta eficiencia y funciones avanzadas de control y comunicación.

Características principales

• Innovadora bomba de alta eficiencia para máximo rendimiento con dimensiones principales según EN 733
• Motor EC de alta eficiencia clase IE5 según IEC 60034-30-2
• Instalación facilitada por patas integradas y bancadas opcionales
• Interfaces opcionales para comunicación por bus mediante módulos IF insertables (Modbus, BACnet, CAN, PLR, LON)
• Construcción monobloc con unión embridada en el lado de impulsión
• Diseñada para bombear agua de calefacción (VDI 2035), mezclas agua/glicol y agua fría sin partículas abrasivas

Modos de funcionamiento

• Δp-c: presión diferencial constante
• Δp-v: presión diferencial variable
• PID-Control
• Modo de control (n = constante)

Nivel de mando

• Control mediante botón verde y pantalla integrada

Funciones manuales

• Ajuste del valor de consigna de presión diferencial
• Ajuste de la velocidad (modo manual)
• Ajuste del modo de funcionamiento
• Encendido/Apagado de la bomba
• Configuración de parámetros de funcionamiento
• Confirmación de fallos

Funciones de control externo

• Entrada de control «prioridad OFF»
• Entrada de control «Alternancia de bombas externa» (efectiva en sistemas con bomba doble)
• Entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para velocidad constante (DDC) o regulación remota del valor de consigna
• Entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para señal de valor real de sonda de presión

Funciones de indicación y aviso

• Indicación general de avería (SSM)
• Indicación general de funcionamiento (SBM)

Intercambio de datos

• Interfaz infrarroja para intercambio inalámbrico de datos con monitor IR/IR-Stick
• Punto de conexión para módulos IF Wilo (Modbus, BACnet, CAN, PLR, LON) para integración en automatización de edificios

Funciones de seguridad

• Protección total del motor con sistema electrónico de disparo integrado
• Bloqueo de acceso

Gestión de bombas dobles

• Funcionamiento principal/reserva con conmutación automática en caso de avería
• Principal/reserva con alternancia de bombas tras 24 h
• Funcionamiento en paralelo

Designación (ejemplo)
Ejemplo: Wilo-Stratos GIGA B 40/5-64/15-xx
Stratos GIGA = Bomba de alta eficiencia
B = Construcción monobloc
40 = Diámetro nominal DN de la unión embridada (lado impulsión) [mm]
5-64 = Rango de altura de impulsión ajustable (5 = menor altura ajustable [m], 64 = mayor altura ajustable [m])
15 = Potencia nominal P2 en kW
-xx = Variante (p. ej. R1 = sin sonda de presión diferencial; S1 = cierres mecánicos especiales)

Suministro

• Bomba
• Instrucciones de instalación y funcionamiento

Opciones

• Variante …-L1 con rodete de bronce (cargo adicional)
• Variante …-L4 con rodete de acero inoxidable (cargo adicional)
• Variante …-R1 sin sonda de presión diferencial
• Variante …-S1 con cierres mecánicos especiales

Accesorios

• Consola con material de fijación para montaje sobre bancada
• Herramienta para montaje del cierre mecánico
• IR-Stick
• Módulos IF (PLR, LON, BACnet, Modbus, CAN)
• Cuadros de regulación VR-HVAC, CCe-HVAC, SCe-HVAC
• Sonda de presión diferencial (DDG)

Logotipos / certificaciones

• Clase de eficiencia del motor: IE5

Características / Especificaciones técnicas

• Rango de temperatura del fluido: -20 °C a +140 °C
• Cierre mecánico adecuado para temperaturas hasta Tmax = +140 °C; para mezclas agua-glicol ≤ +40 °C y glicol 20–40 % vol. permitido; para glicol >40 % hasta 50 % vol. y temperaturas >+40 °C hasta +120 °C se recomienda variante S1 con cierre mecánico adecuado
• Alimentación (según variante): 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz
• Compatibilidad electromagnética: emisiones y resistencia según EN 61800-3
• Tipo de protección: IP55
• Presión de trabajo máx.: 16 bar hasta +120 °C; 13 bar hasta +140 °C
• Materiales: carcasa y linterna EN-GJL-250; rodete EN-GJL-200 (opción bronce CuSn10 o acero inoxidable 1.4408 según modelo); eje 1.4122 o 1.4057; cierres mecánicos AQEGG u otros bajo consulta
• Opciones de cierre mecánico y variantes constructivas según pedido
