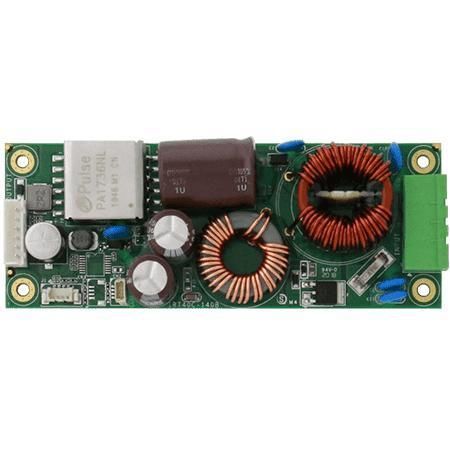

Convertidor DC/DC reductor IRT40C

aisladointegradode vehículo

Resumen
El IRT40C es un módulo convertidor CC/CC aislado que convierte una entrada amplia de 10–60 V DC en una salida aislada y regulada de 12 V, potencia nominal 40 W (hasta 3,3 A). Está diseñado para aplicaciones vehiculares, industriales y embebidas donde se requiere aislamiento para reducir ruido y perturbaciones.

Características principales

• Diseño modular DC-DC que permite mayor densidad de potencia y distribución eficiente frente a soluciones de un solo componente de entrada ultra-ancha
• Funcionamiento de alta eficiencia mediante conmutación ZVS de alta frecuencia
• Baja corriente de irrupción
• Protección contra sobrecorriente de salida
• Amplio rango de entrada: 10–60 V DC
• Función opcional de control de encendido para secuenciación de alimentación en vehículos

Certificaciones

• CE
• FCC

Descripción funcional
El módulo genera un raíl aislado de 12 V a partir de una fuente DC no regulada y de amplia gama. La implementación modular permite combinar varios IRT40C para una distribución de energía eficiente e integración compacta del sistema.

Protección y fiabilidad
Incluye protección contra sobrecorriente (OCP), sobretensión (OVP), subtensión (UV), protección contra cortocircuitos y protección térmica para un funcionamiento seguro en entornos de transporte e industriales.

Aplicaciones

• Sistemas electrónicos vehiculares y de flotas
• Automatización industrial
• Ordenadores embebidos y sistemas de control
• Cualquier sistema que requiera un raíl aislado de 12 V estable desde una fuente 10–60 V DC

Especificaciones técnicas

• Modelo: IRT40C
• Voltaje de entrada: 10 V a 60 V DC
• Salida: 12 V, hasta 3,3 A (potencia nominal ≈40 W)
• Aislamiento: Sí
• Rizado y ruido: < 120 mV
• Regulación de línea: < ±1% (entrada nominal)
• Regulación de carga: < ±5%
• Eficiencia: Hasta 90% (carga completa)
• Protecciones: OCP, OVP, UV, cortocircuito, térmica
• Certificaciones: CE, FCC
• Humedad de operación: 10% a 90% RH, sin condensación
• Temperatura de operación: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 70°C
• Altitud: 0 a 10 000 ft
• Dimensiones: 120 x 45 x 24.6 mm
