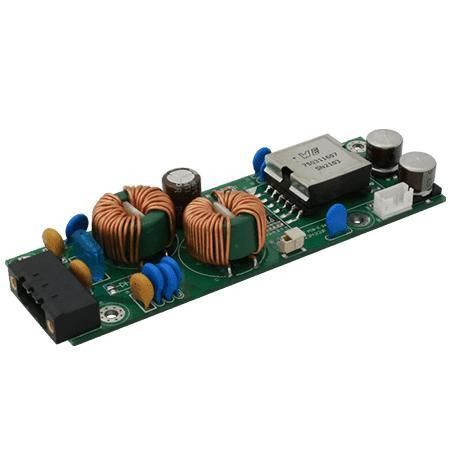

Convertidor DC/DC reductor IRT41

aisladointegradode vehículo

Resumen
El IRT41 es un módulo convertidor CC‑CC aislado que transforma una entrada no regulada de 18–32 V DC en una salida aislada regulada de 12 V hasta 3 A (36 W). Diseñado para entornos de clase 24 V y aplicaciones industriales/embebidas, ofrece diseño modular, aislamiento y múltiples protecciones para operación fiable.

Características principales

• Módulo convertidor CC‑CC aislado, 12 V @ 3 A (36 W)
• Rango de entrada amplio: 18–32 V DC
• Alta eficiencia (hasta 90 % a plena carga; la documentación también menciona hasta 94 % en algunos casos)
• Baja corriente de irrupción
• Protección contra sobrecorriente de salida (OCP) y protecciones adicionales

Diseño y protecciones
El IRT41 emplea una topología de conmutación de alta frecuencia ZVS (Zero Voltage Switching) para mantener eficiencia constante a lo largo del rango de entrada. El enfoque modular permite mayor densidad de potencia y reducción de tamaño frente a soluciones de un solo componente para rangos de entrada muy amplios. Incluye OCP, OVP, protección ante subtensión, protección contra cortocircuitos y protección térmica.

Certificaciones

• CE
• FCC

Aplicaciones

• Automatización industrial y sistemas de control
• Electrónica de vehículos de 24 V y transporte
• Equipos de comunicaciones y telecomunicaciones
• Sistemas embebidos que requieren alimentación aislada de 12 V en el punto de carga (robótica, módulos de control)

Especificaciones técnicas

• Modelo: IRT41
• Tensión de entrada: 18 V a 32 V DC
• Salida: 12 V DC, hasta 3 A (36 W)
• Aislamiento: sí (aislamiento entrada‑salida)
• Ripple y ruido: < 120 mV
• Regulación de línea: < ±1 % (entrada 18–32 V)
• Regulación de carga: < ±5 %
• Eficiencia: hasta 90 % (carga completa); documentación menciona hasta 94 %
• Protecciones: OCP, OVP, UV, protección contra cortocircuitos y térmica
• Humedad de funcionamiento: 10 % a 90 % RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 70°C
• Altitud: 0 a 10 000 ft
• Dimensiones: 114.1 x 38.6 x 19.6 mm
• Certificaciones: CE, FCC
