Convertidor DC/DC aislado IRT30

integradopara equipos de telecomunicacionesde vehículo

Producto

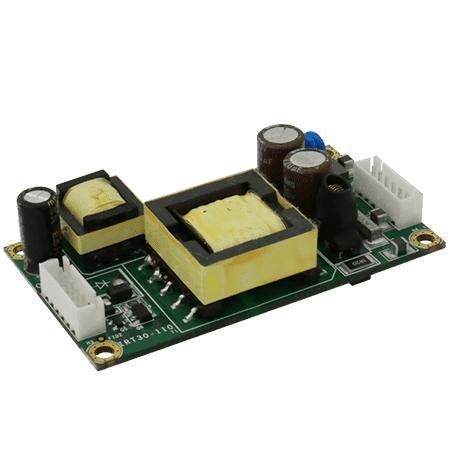

El IRT30 es un módulo convertidor CC-CC aislado que convierte una entrada no regulada y amplia (9–36V CC) en una salida aislada y regulada de 12V CC con una potencia nominal de 30W.

Características principales

• Convertidor CC-CC de alta eficiencia (hasta 90% a carga completa)
• Baja corriente de irrupción para un arranque fiable
• Protección contra sobrecorriente de salida (OCP) y sobretensión (OVP)
• Amplio rango de entrada: 9–36V CC
• Aislamiento eléctrico entre entrada y salida

Certificaciones

• CE
• FCC

Descripción general
Diseñado para entornos embebidos, industriales y automotrices, el IRT30 proporciona una rail aislado de 12V fiable y un comportamiento de arranque controlado. Su diseño modular permite aumentar la densidad de potencia y simplificar la integración cuando se usan varios convertidores en un sistema.

Diseño y protecciones
Emplea una topología de conmutación Zero Voltage Switching (ZVS) de alta frecuencia para mantener una eficiencia constante a lo largo del rango de entrada. Incluye protecciones integradas como OCP, OVP, protección ante cortocircuitos y protección térmica, además de un bajo pico de irrupción para reducir el estrés en las fuentes de alimentación en entrada.

Aplicaciones

• Electrónica automotriz y sistemas montados en vehículos
• Controladores industriales, sensores y actuadores
• Equipos de telecomunicaciones y aplicaciones OEM embebidas que requieren un rail aislado de 12V

Detalles del producto

• Diseño modular DC-DC para mejorar la densidad de potencia y reducir el tamaño cuando se usan múltiples convertidores
• Salida regulada aislada de 12V desde una entrada fluctuante de 9–36V
• Arranque fiable con baja corriente de irrupción
• Soporta una distribución de potencia eficiente hasta el punto de carga

Especificaciones técnicas

• Tensión de entrada: 9V a 36V CC
• Salida: 12V CC, 2,5A (rango de carga)
• Potencia nominal: 30W
• Aislamiento: Sí
• Ripple y ruido: Menos de 120 mV
• Regulación de línea: Menos de ±1% a la entrada nominal
• Regulación de carga: Menos de ±5%
• Eficiencia: Hasta 90% (carga completa)
• Protecciones: OCP, OVP, protección contra cortocircuitos, protección térmica
• Certificaciones: CE, FCC
• Humedad de funcionamiento: 10% a 90% HR, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 70°C
• Altitud: 0 a 10 000 ft
• Dimensiones mecánicas: 78.5 x 45 x 19.6 mm
