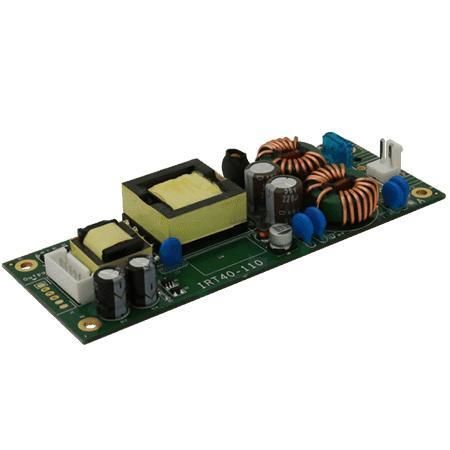

Convertidor DC/DC rango de intensidades de entrada 4:1 IRT40

reguladoaisladointegrado

Resumen
El IRT40 es un módulo convertidor DC-DC aislado que convierte una entrada de 9–36V DC en una salida aislada y regulada de 12V hasta 40W. Está pensado para aplicaciones industriales y embebidas que requieran una fuente 12V aislada, compacta y protegida.

Características clave

• Módulo convertidor DC-DC aislado con potencia hasta 40W
• Rango de entrada amplio: 9V a 36V DC
• Salida regulada aislada 12V (12V @ 3,3A)
• Baja corriente de irrupción para arranques controlados
• Topología ZVS de alta frecuencia para eficiencia constante

Protecciones y rendimiento

• Protección contra sobrecorriente de salida (OCP) y sobrevoltaje (OVP)
• Protección contra cortocircuitos y protección térmica
• Ripple y ruido típicamente inferiores a 120 mV
• Eficiencia hasta 90% a plena carga (la documentación menciona hasta ~95% en condiciones específicas)

Certificaciones

• CE
• FCC

Aplicaciones

• Controladores industriales y subsistemas de automatización
• Equipos de comunicaciones y sistemas embebidos
• Electrónica de vehículos y sistemas con batería
• Cualquier aplicación que necesite 12V aislados desde una fuente 9–36V

Especificaciones técnicas

• Modelo: IRT40
• Función: Módulo convertidor DC-DC aislado
• Tensión de entrada: 9V a 36V DC
• Salida: 12V regulada aislada
• Rango de carga: 12V @ 3,3A
• Potencia nominal: 40W
• Aislamiento: Sí
• Ripple y ruido: Menos de 120 mV
• Regulación de línea: Menos de ±1% a 9~36V de entrada
• Regulación de carga: Menos de ±5%
• Eficiencia: Hasta 90% a plena carga (documentación indica hasta ~95% en condiciones específicas)
• Protecciones: OCP, OVP, cortocircuito, protección térmica
• Humedad de funcionamiento: 10% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 70°C
• Altitud: 0 a 10000 ft
• Dimensiones: 120 x 45 x 18.6 mm
