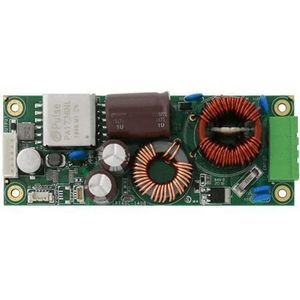

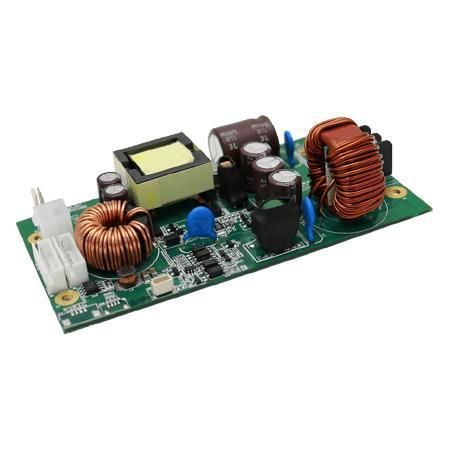

Convertidor DC/DC reductor IRTPS

aisladointegradopara equipos de telecomunicaciones

Descripción
El IRTPS es un módulo convertidor DC-DC regulado e aislado que transforma una entrada de 9–36V DC en una salida aislada de 12V DC, 100W (12V, 8,3A). Está pensado para sistemas embebidos e industriales que requieren un carril 12V aislado y una solución modular para potencias superiores.

Características principales

• Salida aislada 12V, 100W (12V, 8,3A)
• Rango de entrada amplio: 9V a 36V DC
• Topología de conmutación ZVS en alta frecuencia
• Baja corriente de irrupción
• Protección de salida por sobrecorriente (OCP) y sobretensión (OVP)
• Control de encendido opcional para aplicaciones vehículo/transporte

Certificaciones

• CE
• FCC

Detalles del producto
El módulo está diseñado para arquitecturas de sistema DC-DC modulares: el uso de varios módulos en paralelo o distribución incrementa la densidad de potencia y reduce el tamaño total frente a soluciones mono-componente de entrada ultra-ancha. La salida aislada atenúa el ruido conducido y los picos transitorios que afectan a la electrónica en cascada.

Protección y fiabilidad
El IRTPS incorpora protecciones como OCP, OVP, protección contra cortocircuitos y apagado térmico. La baja corriente de irrupción reduce las solicitaciones al arrancar las fuentes upstream. Apto para entornos industriales y de transporte donde se requiere aislamiento y secuenciado de alimentación.

Aplicaciones

• Automatización industrial y robótica
• Sistemas embebidos que requieren rails 12V aislados
• Sistemas de vehículo y transporte (opción de control de encendido)
• Equipos de comunicaciones y telecomunicaciones

Especificaciones del sistema

• Tensión de entrada: 9V a 36V DC
• Salida: 12V aislada, 8,3A (100W)
• Aislamiento: Sí
• Ripple y ruido: < 120 mV
• Regulación de línea: < ±1% (entrada nominal)
• Regulación de carga: < ±5%
• Eficiencia: Hasta 90% (carga completa)
• Protecciones: OCP, OVP, cortocircuito, térmica
• Dimensiones: 120 x 62 x 31,1 mm

Entorno

• Humedad de funcionamiento: 10% a 90% HR, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 70°C
• Altitud: 0 a 10.000 ft

Mecánica

• Dimensiones: 120 x 62 x 31,1 mm

FAQ

• ¿Para qué se utiliza el IRTPS? — Para proporcionar una salida 12V aislada de 100W desde una fuente 9–36V DC en sistemas embebidos e industriales.
• ¿Qué rango de entrada/salida soporta? — Entrada 9–36V DC; salida aislada 12V, 100W (12V, 8,3A).
• ¿Qué protecciones incluye? — Sobrecorriente, sobretensión, cortocircuito y protección térmica.
• ¿Es apto para sistemas vehiculares? — Sí. Existe una opción de control de encendido para la secuencia de alimentación.
