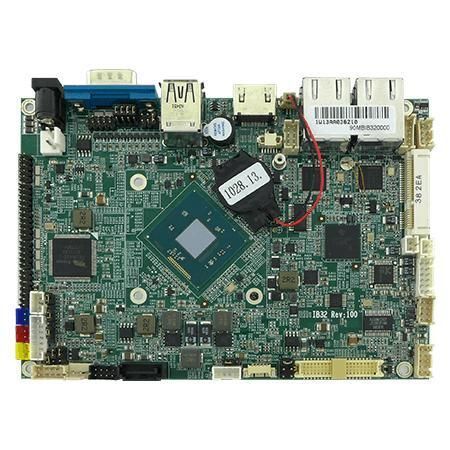

Placa madre 3,5" IB32

embarcadaIntel® Celeron N2930x86

Resumen
La IB32 es una placa base integrada x86 en formato 3,5" pensada para sistemas embebidos y aplicaciones industriales con espacio limitado. Monta un Intel® Celeron® N2930 y ofrece E/S legacy y modernas para HMI, controladores y sistemas integrados con pantalla.

Características principales

• Factor de forma 3,5" (146 x 102 mm), SBC x86
• Intel® Celeron® N2930 (1,83 GHz base, hasta 2,16 GHz en burst)
• 1 x DDR3L SO‑DIMM; admite hasta 8 GB (1066/1333/1600 MHz según documentación)
• VGA integrado, LVDS 24 bits doble canal (40‑pin DF13), HDMI 1.4 (opcional)
• 2 x Gigabit Ethernet (controladores Intel®)
• Almacenamiento y expansión: 1 x SATA II; ranuras mini PCIe / mPCIe para SSD o módulos inalámbricos
• E/S: USB3.2 Gen1 (Type‑A) + múltiples USB2.0 (externos/internos), 4 x COM, 12 x GPIO, IEEE 1394b, numerosos conectores internos para alimentación, retroiluminación, audio, ventilador, OSD y debug

Certificaciones

• CE
• FCC

Descripción del producto
La IB32 integra la plataforma Intel® Bay Trail‑M en un SBC 3,5" de bajo consumo adecuado para HMI industriales, pasarelas embebidas y controladores compactos. La disposición de E/S facilita la integración y el mantenimiento. La expansión mini PCIe permite añadir conectividad inalámbrica o almacenamiento adicional. Uso típico: control industrial, sistemas con pantallas integradas y equipos que requieren interfaces LVDS/VGA junto con conectividad moderna.

Especificaciones técnicas

• Modelo: IB32
• Procesador: Intel® Celeron® N2930 (1,83 GHz, burst hasta 2,16 GHz)
• Memoria: 1 x SO‑DIMM DDR3L 204 pines; 4 GB por defecto, opcional hasta 8 GB
• Almacenamiento: SSD 128 GB por defecto; opcional 256/512 GB; 1 x SATA II
• Ethernet: 2 x Gigabit LAN (RJ45)
• USB: 1 x USB3.2 Gen1 Type‑A externo; USB2.0 externo + headers internos (hasta 4 x USB2.0 internos)
• Serie: 1 x RS232/422/485 externo (por defecto RS232); headers internos para RS232 adicionales
• Vídeo: LVDS 24 bits doble canal (40‑pin DF13, por defecto); header VGA opcional; HDMI 1.4 opcional
• Expansión: ranuras mini PCIe / mPCIe para SSD o módulo Wi‑Fi
• Alimentación: entrada 12 V DC (jack 2.5φ); headers internos para salidas 3.3V/5V/12V
• E/S internas: backlight (7‑pin), DIDO (14‑pin), control VR/brightness, OSD (10‑pin), header audio (12‑pin), conectores para altavoz, batería RTC, header debug BIOS
• Dimensiones: 146 x 102 mm
• Temperatura de funcionamiento: 0°C a 60°C; almacenamiento: -40°C a 70°C
• Humedad de funcionamiento: 10% a 95% HR, sin condensación

Accesorios incluidos / opcionales

• Incluido: Installation Guide
• Opcionales: cables SATA señal/power, cable COM, cable USB 2 puertos, adaptador 12V 84W, cable de alimentación según país, heatspreader CPU, membrana, kit de altavoces, módulos mini PCIe (Wi‑Fi/SSD)
