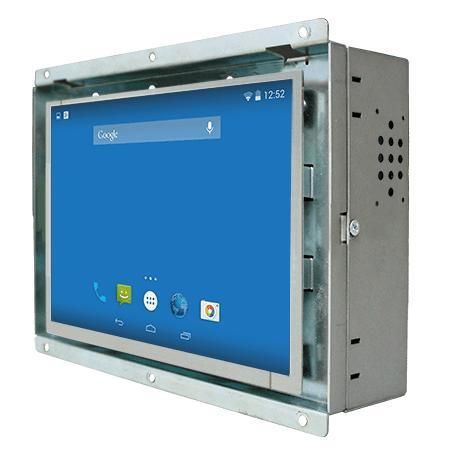

Panel PC con pantalla táctil resistiva R05FA3S-OFD1

TFT LCD5,7"i.MX6 Cortex A9

Resumen
Winmate R05FA3S-OFD1 es un Panel PC open-frame de 5,7 pulgadas basado en NXP i.MX6 (Dual Core 1,0 GHz; Quad Core opcional). Diseñado para control de máquinas, automatización industrial e interfaces HMI de operador, ofrece funcionamiento sin ventilador, eMMC a bordo y opciones de montaje para integración OEM.

Características principales

• Pantalla 5,7 pulgadas TFT, 640 x 480, 900 nits
• Pantalla táctil resistiva opcional o variante con vidrio protector
• Procesador NXP i.MX6 A9 Dual Core 1,0 GHz (Quad Core opcional)
• LPDDR3 1 GB integrado (opción 2 GB) y eMMC 16 GB (opción 32 GB)
• PoE PD opcional (IEEE 802.3at)
• Diseño sin ventilador, bajo consumo para operación continua

Puntos destacados

• Opciones de superficie: táctil resistiva o vidrio protector según requisitos del operador.
• Preparado para integración: chasis open-frame compatible con montaje trasero, montaje en panel y VESA.
• Expansión: ranura mPCIe para módulos inalámbricos e E/S configurables para interfaces industriales.

Certificaciones

• CE
• FCC

E/S y expansión

• USB: Mini USB consola, USB OTG, 1 x USB 2.0 Tipo-A
• Serie: 1 x RS-232/422/485 (por defecto RS-232)
• LAN: 1 x RJ45 con PoE opcional (PD, IEEE 802.3at)
• Vídeo: 1 x Micro HDMI (opcional, soportado en Android)
• Almacenamiento: 1 x ranura Micro SD; eMMC integrado
• Audio: 2 x altavoces
• Expansión: 1 x ranura mPCIe (half-size para Wi‑Fi)
• Bus de campo: 1 x CANBUS (D-sub9)
• Alimentación: 12V DC mediante bornes 2 pines

Mecánica y entorno

• Dimensiones: 160 x 129.6 x 54 mm
• Peso: aprox. 0,7 kg
• Carcasa: metal, construcción open-frame
• Temperatura de operación: 0°C a 50°C
• Temperatura de almacenamiento: -10°C a 60°C
• Humedad de operación: 10% a 90% RH, sin condensación

Accesorios

• Adaptador AC 100–240V a 12V DC (típico)
• Cable de alimentación
• Tornillería para montaje VESA

Especificaciones técnicas

• Modelo: R05FA3S-OFD1
• Fabricante: Winmate
• Procesador: NXP i.MX6 Dual Core 1,0 GHz (Quad Core opcional)
• Memoria: 1 GB LPDDR3 (por defecto), 2 GB opcional
• Almacenamiento: eMMC 16 GB onboard (por defecto), 32 GB opcional
• Pantalla: 5,7 pulgadas, 640 x 480, 900 nits
• Táctil: resistiva opcional; vidrio protector opcional
• Montaje: Open Frame, Panel Mount, VESA Mount
• Alimentación: 12V DC; adaptador 12V 50W recomendado; PoE PD IEEE 802.3at (25 W) opcional
• Sistemas operativos (opcionales): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5
• Certificaciones: CE, FCC
