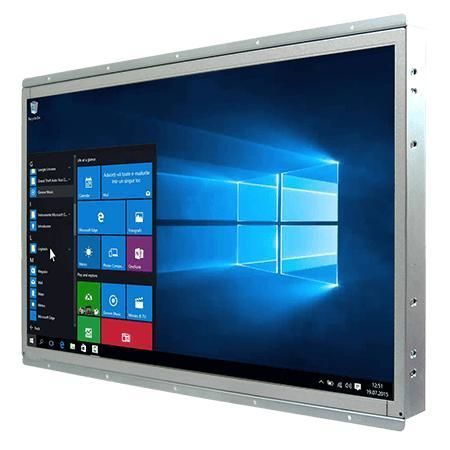

Panel PC con pantalla táctil resistiva W22IF7T-OFA3

21,5"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Resumen
El Winmate W22IF7T-OFA3 es un Panel PC open-frame de 21,5" diseñado para HMI industrial, control de máquinas y automatización de fábrica. Basado en procesadores Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), incorpora pantalla Full HD 1920 x 1080, opciones de almacenamiento y expansión, E/S industriales y múltiples opciones de montaje para integración OEM y sistemas embebidos.

Características principales

• Pantalla 21,5" 1920 x 1080; pantalla resistiva opcional o vidrio de protección
• Intel® Core™ i3 / i5 / i7 de 9.ª generación (Coffee Lake Refresh)
• Almacenamiento flexible: M.2 NVMe/SATA y 2,5" SATA (soporta RAID 0/1)
• Múltiples E/S: 4 x USB 3.2 Gen1 (Type-A), 2 x LAN Gigabit, 2 puertos serie
• Entrada de 12 V DC con conector bloqueable; DisplayPort y HDMI opcional

Descripción y opciones de uso
Soporta montaje open-frame por defecto y ofrece montaje en panel y VESA como opciones para instalaciones diversas. Incluye TPM 2.0 para seguridad de plataforma y soporte opcional de WLAN vía M.2 E-Key. Diseño térmico y consumo reducido permiten operación continua en entornos de producción.

Características / especificaciones técnicas

• Modelo: W22IF7T-OFA3
• Pantalla / Resolución: 21.5" / 1920 x 1080
• Táctil / Vidrio: Pantalla resistiva (opcional); vidrio de protección sin función táctil (opcional)
• Brillo / Contraste / Ángulos de visión: 250 nits / 3000:1 / 89/89/89/89
• Área activa: 476.64 x 268.11 mm
• Procesador (ejemplos): Intel® Core™ i7-9700TE (1.8 GHz, hasta 3.8 GHz) por defecto; i5-9500TE; i3-9100TE (opciones)
• Chipset: Intel® Q370
• Memoria: 2 x SO-DIMM non-ECC, hasta 64 GB
• Almacenamiento: SSD 128 GB por defecto; opciones 256/512 GB / 1 TB / 2 TB; M.2 2280 M-Key (NVMe/SATA); 2 x SATA III para 2.5" (RAID 0/1)
• Ethernet: 2 x controladores Gigabit Intel®
• Seguridad: TPM 2.0
• Sistemas (opcionales): Windows 10 IoT Enterprise 64-bit; Linux Ubuntu (18.04 / 20.04)
• WLAN / BT: opcional (M.2 2230 E-Key)
• Dimensiones / Peso: 504 x 318 x 74 mm / aprox. 5.5 kg
• Montaje: Open frame (por defecto); montaje en panel / VESA opcional
• Carcasa / Refrigeración: metal; diseño con ventilador
• Temperatura operación / almacenamiento: 0 °C a 50 °C / -10 °C a 60 °C
• Humedad: 10% a 90% RH, sin condensación
• Certificaciones: CE, FCC
• E/S: 4 x USB 3.2 Gen1 Type-A; 1 x RS232/422/485 (por defecto RS232) + 1 x RS232; 2 x LAN Gigabit RJ45; 1 x DP1.2 (por defecto); 1 x HDMI 1.4 (opcional)
• Audio: Mic-in, Line-out, 2 x altavoces
• Expansión: M.2 2280/2242 M-Key, M.2 2230 E-Key, slot PCIe 3.0 x16 opcional
• Indicadores y controles: LED de alimentación, LED de almacenamiento, perilla de brillo, botones de encendido y reset
• Alimentación / Adaptador: 1 x 12 V DC Din4 conector bloqueable; adaptador 12 V 120 W
• Accesorios: Adaptador AC 100~240 V a DC, cable de alimentación, tornillos VESA, manual
