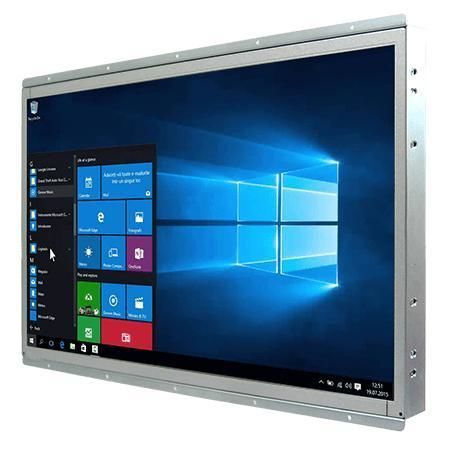

Panel PC con pantalla táctil resistiva W22IAD7T-OFA3

de LCD21,5"Intel® Core™ i9

Resumen
Winmate W22IAD7T-OFA3 es un PC de panel industrial Open Frame de 21,5" diseñado para control de máquinas, automatización y HMI de operador. Soporta procesadores Intel® Core™ de 12ª/14ª generación y ofrece conectividad flexible, doble Ethernet 2.5GbE y opciones de montaje para entornos industriales con ciclo de vida prolongado.

Características principales

• Pantalla Open Frame 21,5" FHD (1920 x 1080)
• Procesadores Intel® Core™ (i3 / i5 / i7 / i9; opciones Alder Lake / Raptor Lake)
• 2 x SODIMM DDR5 4800MHz, hasta 64GB
• Ethernet dual 2.5 Gigabit
• Multi-monitor: DP 1.4a (por defecto), HDMI 2.0b (opcional)
• Múltiples E/S: 4 x USB 3.2 Gen2, puertos serie, audio, ranuras de expansión
• Entrada de alimentación 12V DC

Descripción / Puntos destacados
Panel PC de alto rendimiento adecuado para HMI y control de máquinas. Opciones de superficie: pantalla resistiva táctil o vidrio protector sin función táctil. Diseño orientado a una gestión térmica eficiente, bajo consumo y amplia capacidad de expansión (M.2 NVMe, módulo Wi‑Fi, SATA). Open Frame por defecto; montaje en panel o VESA opcional.

Pantalla
Tamaño: 21,5 pulgadas
Touch / Glass: Pantalla resistiva (opcional); Vidrio protector sin función táctil (opcional)
Resolución: 1920 x 1080
Brillo: 250 nits
Relación de contraste: 3000:1
Ángulos de visión: 89/89/89/89
Área activa: 476.64 x 268.11 mm

Especificación del sistema
Procesadores: Intel® Core™ i3-12100TE (por defecto); opcionales i5-12500TE, i7-12700TE, i9-12900TE; opciones T-series más recientes: i3-14100T, i5-14500T, i7-14700T, i9-14900T.
Chipset: Intel® R680E
Memoria: 2 x non-ECC SO-DIMM DDR5 4800MHz, hasta 64GB
Almacenamiento: SSD 128GB por defecto; opciones 256/512GB/1TB/2TB/4TB; 2 x SATA III para discos 2,5" (soporte RAID opcional)
Ethernet: Dual Intel® 2.5GbE
Seguridad: TPM 2.0
Sistemas operativos: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (opcionales; Wake on Touch no soportado en Ubuntu)
Inalámbrico: Módulos WLAN/BT opcionales via M.2 2230 E-Key

Mecánica
Dimensiones: 504 x 318 x 83 mm
Peso: 5.5 kg
Montaje: Open Frame (por defecto); montaje en panel (opcional); VESA (opcional)
Carcasa: Metal
Refrigeración: Diseño con ventilador

Entorno
Humedad de funcionamiento: 10%–90% RH, sin condensación
Temperatura de funcionamiento: 0°C a 50°C
Temperatura de almacenamiento: -10°C a 60°C

Certificaciones
CE, FCC

I/O y expansión
USB: 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
Serie: 1 x RS232/422/485 (por defecto RS232) + 1 x RS232
LAN: 2 x 2.5 Giga LAN RJ45
Vídeo: 1 x DP1.4a DP++ (hasta 4096x2160@60Hz por defecto); 1 x HDMI 2.0b (opcional, hasta 4096x2160@60Hz)
Audio: Mic in, Line out
Expansión: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
Alimentación: 1 x 12V DC, conector Din4

Control y accesorios
Botones: Encendido, Reset
Accesorios: Adaptador 100~240V AC→DC; cable de alimentación; tornillos VESA
Adaptador: 12V DC, 220W (ejemplo)

Aplicaciones recomendadas

• Control de máquinas y automatización industrial
• Páneles HMI para operadores en líneas de producción
• Integración OEM y soluciones embebidas con necesidad de disponibilidad a largo plazo

Especificaciones técnicas

• Modelo: W22IAD7T-OFA3
• Pantalla: 21,5" FHD (1920x1080), 250 nits, táctil resistiva opcional
• CPU: Intel® Core™ i3/i5/i7/i9 (opciones Alder Lake / Raptor Lake)
• Chipset: Intel® R680E
• RAM: 2 x SO-DIMM DDR5 hasta 64GB
• Almacenamiento: SSD 128GB por defecto; opciones NVMe / SATA
• Red: Dual 2.5GbE integrados
• Puertos: 4 x USB 3.2 Gen2, puertos serie, DP1.4a (HDMI 2.0b opcional), audio
• Alimentación: Entrada 12V DC (Din4); adaptador 12V 220W
• Montaje: Open Frame / Panel mount / VESA
• Dimensiones / Peso: 504 x 318 x 83 mm / 5.5 kg
• Rango operativo: 0°C a 50°C; 10%–90% RH sin condensación
• Seguridad: TPM 2.0
• Certificaciones: CE, FCC
