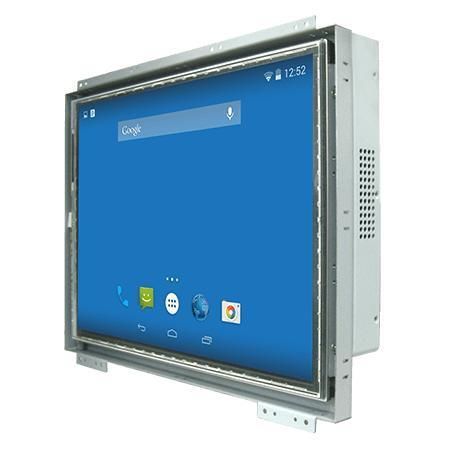

Panel PC con pantalla táctil resistiva R15FA3S-OFC3

TFT LCD15"NXP i.MX6

Resumen
El Winmate R15FA3S-OFC3 es un Panel PC open frame de 15,0 pulgadas basado en NXP i.MX6 (Dual Core 1,0 GHz, Quad Core opcional). Está diseñado para control de máquinas, automatización industrial e interfaces HMI de operador, con funcionamiento sin ventilador, bajo consumo y opciones de montaje para integración en sistemas OEM e industriales.

Características principales

• Pantalla 15,0 pulgadas 1024 x 768 TFT con táctil resistivo (vidrio protector opcional)
• Procesador NXP i.MX6 Dual Core 1,0 GHz (Quad Core opcional)
• LPDDR3 embarcada 1 GB (opción 2 GB)
• eMMC embarcado 16 GB (opción 32 GB)
• USB: 1 x USB 2.0 Type-A, 1 x USB OTG, 1 x Mini USB consola
• Serial: 1 x RS-232/422/485 (por defecto RS-232)
• Ranura Micro SD; 1 x Micro HDMI (opcional)
• LAN RJ45 con PoE PD (IEEE 802.3at, 25 W) opcional
• Diseño fanless, carcasa metálica y opciones de montaje múltiples

Diseño y utilidades

• Posibilidad de táctil resistivo o vidrio protector para aplicaciones sin táctil
• Bajo consumo y refrigeración pasiva para funcionamiento continuo en entornos industriales
• Métodos de montaje: open frame, montaje en panel y montaje VESA para integración
• Carcasa metálica adecuada para despliegues industriales

Certificaciones

• CE
• FCC

Especificaciones técnicas

• Modelo: R15FA3S-OFC3
• Procesador: NXP i.MX6 Dual Core 1,0 GHz (Quad Core opcional)
• Memoria: 1 GB LPDDR3 (por defecto), 2 GB opcional
• Almacenamiento: eMMC 16 GB (por defecto), 32 GB opcional
• Sistemas operativos (opcionales): Linux Ubuntu 18.04; Android 6.0; Debian 7.0; Linux 4.1.15 QT 5.5
• WLAN / Bluetooth: soporte opcional mediante módulo mPCIe
• Pantalla: 15,0 pulgadas, 1024 x 768, 300 nits, contraste 2000:1, ángulos de visión 88/88/88/88
• Táctil / Vidrio: pantalla resistiva (opcional) o vidrio protector (opcional)
• Área activa: 304.1 x 228.1 mm
• Dimensiones: 357.6 x 292 x 52 mm; Peso: 4.1 kg
• Montaje: Open Frame, Panel Mount, VESA Mount
• Carcasa: metal; Refrigeración: diseño sin ventilador
• Humedad de funcionamiento: 10% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C; Almacenamiento: -10°C a 60°C
• Puertos E/S: USB (Mini USB consola, USB OTG, USB2.0 Type-A); Serie RS232/422/485; LAN RJ45 con PoE PD; Micro HDMI (opcional); Audio: 2 x altavoces; Ranura Micro SD
• Expansión: 1 x ranura mPCIe (half-size para Wi‑Fi)
• CANBUS: 1 x CANBUS D-sub9
• Alimentación: 1 x 12V DC, bloque de terminales 2 pines; Adaptador: 12V 50W (100~240V AC a DC)
• PoE: PD conforme IEEE 802.3at (25 W)
• Accesorios: adaptador AC, cable de alimentación, tornillería VESA, CD de drivers y manual
• Certificaciones: CE, FCC
