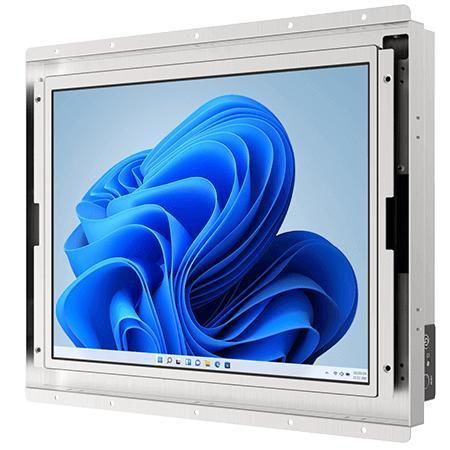

Panel PC con pantalla táctil resistiva R12IAN3S-OFM2

TFT LCD12,1"Intel® Processor N100

Resumen
El Winmate R12IAN3S-OFM2 es un PC de panel de chasis abierto de 12,1 pulgadas diseñado para control de máquinas, automatización industrial y HMI de operador. Integra procesadores Intel® Alder Lake‑N, gráficos UHD integrados, carcasa metálica fanless y opciones de montaje para entornos industriales.

Características principales

• Pantalla XGA TFT 12,1 pulgadas (1024 x 768), 500 nits
• Procesadores Intel® Alder Lake‑N (N100 por defecto, N150 opcional)
• 1 x SO‑DIMM DDR5‑4800, hasta 16 GB
• 2 x Ethernet Intel® 2.5 Gb
• I/O: HDMI (opcional), USB 3.2 Tipo‑C con DP‑Alt, USB 3.2/USB 2.0, 4 x COM
• Montaje: open frame por defecto; panel o VESA opcional

Certificaciones
CE, FCC

Puntos destacados

• Rendimiento para automatización: N100/N150 con UHD Graphics para supervisión y control en tiempo real
• Pantalla industrial legible: XGA TFT optimizada para instalaciones compactas
• I/O versátil: integración sencilla con PLCs, sensores y periféricos
• Red de alta velocidad: doble 2.5 GbE para comunicaciones industriales estables

Pantalla

• Tamaño: 12,1 pulgadas
• Touch / Vidrio: pantalla resistiva (opcional); vidrio de protección sin touch (opcional)
• Resolución: 1024 x 768
• Brillo: 500 nits; Contraste: 1000:1; Ángulos: 89/89/89/89
• Área activa: 245.76 x 184.32 mm

Especificación del sistema

• Procesador: Intel® N100 (por defecto) o Intel® N150 (opcional)
• Memoria: 4 GB por defecto; opciones 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800)
• Almacenamiento: NVMe SSD 128 GB por defecto; opciones hasta 4 TB; 1 x SATA III para 2,5" SSD/HDD (si no hay NVMe)
• Seguridad: TPM 2.0; SO: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04 (opcionales)
• WLAN/BT: opcional via M.2 2230 E‑Key

Mecánica

• Dimensiones: 300 x 250 x 52 mm
• Peso: ~2,3 kg
• Carcasa: metal; diseño sin ventilador
• Montaje: open frame (predeterminado); panel o VESA opcional

Entorno

• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -10°C a 60°C
• Humedad de funcionamiento: 10% a 90% HR, sin condensación

E/S

• USB: USB 3.2 Gen1 Tipo‑A, USB 3.2 Gen2 Tipo‑C (DP Alt mode), puertos USB 2.0 según configuración
• Serie: opciones RS232/422/485
• LAN: 2 x 2.5 GbE RJ45
• Video: HDMI 2.0b (opcional)
• Audio: 2 x altavoces; Expansión: M.2 2230 E‑Key (Wi‑Fi)
• Indicadores: LED de alimentación y almacenamiento; regulador de brillo; entrada 12V DC (jack 2.5φ)

Control

• 1 x botón de encendido; 1 x botón de reset

Accesorios

• Adaptador 12V 50W (100~240V AC a DC), cable de alimentación, tornillería VESA según configuración

Alimentación

• Voltaje: 12V DC; Adaptador: 12V 50W

Especificaciones técnicas

• Modelo: R12IAN3S-OFM2
• Pantalla: 12,1" XGA 1024x768, 500 nits
• CPU: Intel® N100 / N150
• Memoria: hasta 16 GB DDR5 SO‑DIMM
• Almacenamiento: NVMe/SSD hasta 4 TB; opción 2,5" SATA
• Red: 2 x 2.5GbE
• Temperatura: 0°C–50°C; Humedad: 10%–90% HR
• Certificaciones: CE, FCC
