Localizador de fallas a tierra PDF1000

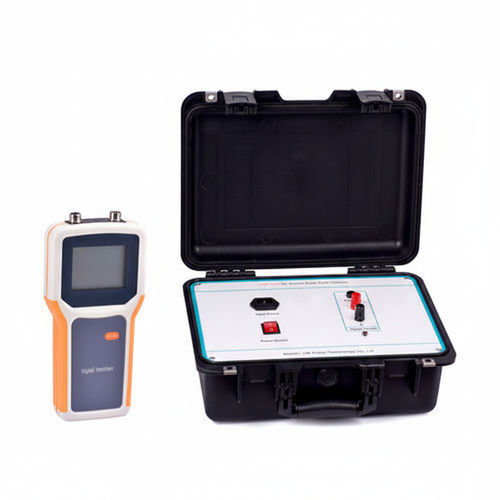

El detector de fallas a tierra del sistema CC PDF1000 es un instrumento portátil diseñado para localizar y medir fallas a tierra en sistemas de CC de varios niveles de tensión. Integra un generador de señal de precisión, un receptor de señal con batería y accesorios de pinza para permitir la localización continua de fallas y la medición de la resistencia de tierra sin interrumpir el sistema CC.

Características principales

• Fácil de usar: encender para iniciar; no requiere secuencias complejas de botones.
• No intrusivo: localiza fallas sin detener cargadores flotantes u otras fuentes de alimentación.
• Compatibilidad multi‑tensión: admite sistemas DC de 220 V, 110 V, 48 V y 24 V.
• Receptor portátil: batería integrada para uso en campo sin alimentación externa.
• Búsqueda continua: permite búsqueda continua del punto de tierra durante la operación normal del sistema.
• Alta inmunidad a interferencias: compensa la influencia de la capacitancia distribuida del sistema.
• Gestión inteligente de carga: reduce el tiempo de carga y prolonga la vida útil de la batería.

Aplicaciones

• Centrales eléctricas, subestaciones, minas, plantas químicas y otros departamentos de suministro de energía CC.

Características / especificaciones técnicas

• Generador de señal
  • Frecuencia de salida: 2,5 Hz
  • Tensión de salida sin carga: ±20 V ±5%
  • Error de amplitud de tensión: <5%
  • Corriente de salida en cortocircuito: ≤ 80 mA
  • Resistencia al impacto del puerto de salida: 400 V CC
  • Alimentación: CA 220 V ±10%
  • Frecuencia: 50 Hz ±5%
  • Fusible de entrada: 200 mA
  • Potencia máxima: 3 W
  • Dimensiones (generador): 300 × 270 × 200 mm
• Receptor de señal
  • Sensibilidad de detección de corriente: 0,5 mA
  • Impedancia del generador de señal: 40 KΩ
  • Corriente máxima de salida: 2,5 mA
  • Pantalla del receptor: dígitos 0 ~ 19
  • Dimensiones (receptor): 210 × 100 × 32 mm
  • Abrazadera A: Φ 50 mm
  • Abrazadera B: Φ 7 mm × 9 mm
• Equipo completo
  • Detección máxima de resistencia a tierra: 300 kΩ
  • Precisión de medición de resistencia a tierra: 0 ~ 4,5 kΩ, error ≤ 0,5 kΩ; 4,5 kΩ ~ 300 kΩ, error ≤ 10%
• Dimensiones y peso
  • Dimensiones del equipo principal: 340 × 290 × 140 mm
  • Peso equipo principal: 3,96 kg
  • Dimensiones accesorios/estuche: 390 × 290 × 140 mm
  • Peso accesorios: 2,8 kg
• Nombres alternativos
  • detector de fallas a tierra
  • localizador de fallas a tierra
  • detector de fallas de tierra
  • detector de fallas a tierra para sistemas CC
