Banco de carga/descarga de prueba UHV-220/30FK

para bateríade corriente constanteDC

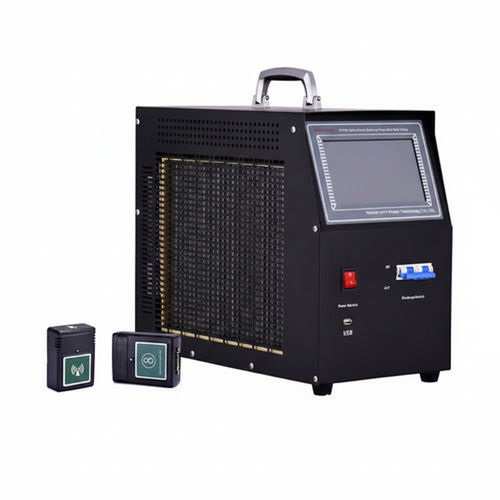

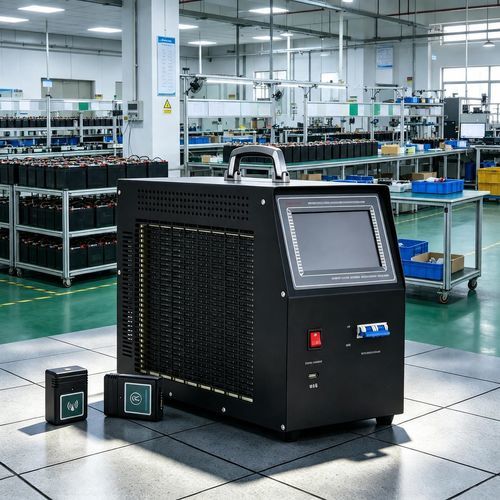

El UHV-220/30FK es un probador inteligente de carga y descarga de baterías diseñado para ensayos de descarga en corriente constante fuera de línea con registro completo del proceso y protecciones multicapa.

Introducción

• Probador de carga/descarga inteligente que permite descarga en corriente constante offline con regulación de corriente en tiempo real y parada automática por límites de voltaje, tiempo o capacidad. Equipado con monitorización inalámbrica de voltaje por celda, software de análisis para PC (interfaz en chino soportada), puerto USB y memoria interna de 2 GB para registro completo.

Características clave

• Amplio rango de voltaje: CC 10–600 V (según configuración) para soportar múltiples sistemas de baterías.
• Descarga con corriente constante de precisión: corriente ajustable para mediciones exactas de capacidad.
• Monitorización inalámbrica de celdas: módulos que monitorizan hasta 12 celdas simultáneamente para datos de voltaje en tiempo real.
• Software de análisis para PC: revisión de datos y descarga controlada a distancia (UI chino incluida).
• Gran capacidad de almacenamiento: memoria interna de 2 GB y puerto USB para exportación de datos.
• Diseño de seguridad con CPU doble y protección multicapa para operación fiable.

Parámetros técnicos

• Voltajes de baterías aplicables: 24V, 48V, 72V, 96V, 110V, 220V, 240V, 380V, 480V.
• Modos de trabajo: uso independiente, operación en paralelo/múltiple, control remoto y monitorización de estado soportados.
• Voltaje de descarga: CC 10V–300V (estándar); CC 10V–600V (configuración de amplio voltaje).
• Corriente de descarga (según configuración y banda de voltaje):
  • Config A: 10–19V: 0–50 A; 19–180V: 0–100 A; 180–300V: 0–50 A.
  • Config B: 10–19V: 0–80 A; 19–180V: 0–120 A; 180–300V: 0–80 A.
  • Config C: 10–19V: 80 A; 19–180V: 120 A; 180–300V: 80 A; 300–600V: 50 A.
  • Config D: 10–19V: 150 A; 19–180V: 300 A; 180–300V: 150 A; 300–600V: 60 A.
• Precisión de corriente: 1 %.
• Precisión de voltaje: 0,5 %.
• Precisión por celda: 0,2 %.
• Rango y resolución por celda: 0,500 V – 16,00 V (resolución 1 mV).
• Tiempo de carga/descarga programable: 0 ~ 99 h 59 min.
• Alimentación: AC 220 V.
• Refrigeración: refrigeración por aire forzado.
• Embalaje: caja tipo pull en aleación de aluminio.

Entorno de trabajo

• Disipación térmica: refrigeración por aire forzado.
• Temperatura de funcionamiento: -5 ~ 50 °C; Temperatura de almacenamiento: -40 ~ 70 °C.
• Humedad: humedad relativa 0 ~ 90 % (a 40 ± 2 °C).
• Altitud nominal: hasta 4000 m.
• Nivel sonoro: < 60 dB.

Alimentación y seguridad

• Alimentación de trabajo: sistema monofásico de tres hilos: 220 V AC (-20% ~ +30%), frecuencia 45 ~ 65 Hz.
• Pruebas de resistencia dieléctrica: entrada‑carcasa: 2200 V DC 1 min; entrada‑salida: 2200 V DC 1 min; salida‑carcasa: 700 V DC 1 min.
• Norma de seguridad: conforme a EN61095 (según indicación).

Cableado

• Entrada CA: toma GB, adecuada para cable 1 ~ 1,5 mm².
• Salida CC: cable instrumento 25 mm² con conector rápido (rojo = positivo, negro = negativo).

Especificaciones

• Modelo: UHV-220/30FK.
• Rango de voltaje: CC 10–600 V (según versión).
• Precisión: corriente 1 %; voltaje 0,5 %; por celda 0,2 %.
• Datos: memoria interna 2 GB, exportación por USB, software PC.
• Monitorización de celdas: módulos inalámbricos hasta 12 celdas por módulo.
• Refrigeración y caja: aire forzado; caja en aleación de aluminio.
