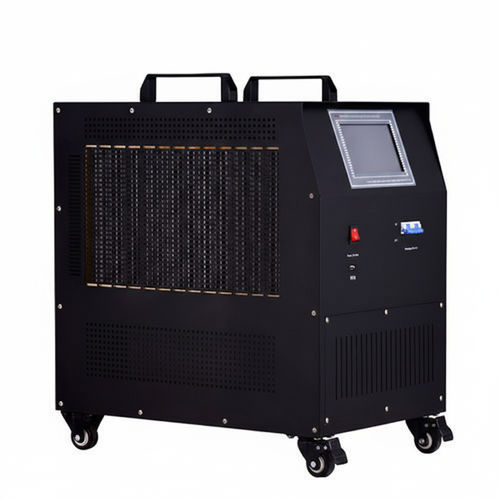

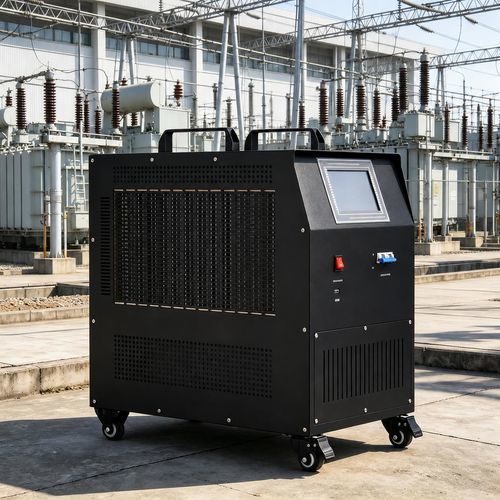

Banco de carga/descarga DC UHV-220/30CFK

de laboratorioportátilCA

El UHV-220/30CFK es un probador de carga y descarga para packs de baterías que combina rangos de tensión ajustables, etapas de corriente configurables, monitorización por celda inalámbrica y arquitectura de seguridad dual‑CPU para ensayos de laboratorio y producción.

Características clave:

• Rangos de tensión ajustables (configuraciones 10–300 V o 10–600 V) para pruebas de packs de varios niveles.
• Funciones integradas: carga, descarga, detección de celdas, monitorización en línea y activación en una sola unidad.
• Módulos de monitorización inalámbrica: seguimiento simultáneo de hasta 12 celdas por módulo.
• Software de análisis para PC (interfaz en chino) con control remoto de descarga y exportación USB.
• Almacenamiento local: 2 GB de memoria interna para registro de datos de ensayo.
• Arquitectura dual‑CPU que separa control de seguridad y medición.
• Control flexible de pruebas: modificar parámetros o pausar temporalmente sin finalizar ciclos en curso; paradas automáticas por tensión/tiempo/capacidad.

Ventajas técnicas:

• Cobertura de tensión amplia (10–600 V) para diferentes configuraciones de packs.
• Solución todo‑en‑uno para banco de pruebas y producción, reduciendo equipos auxiliares.
• Monitorización por celda inalámbrica que permite análisis detallado y detección de fallos.
• Seguridad y fiabilidad de medida reforzadas por redundancia de CPU y pruebas de aislamiento.
• Modos de operación flexibles: unidad única, operación simultánea de múltiples unidades, control remoto y supervisión de estado.

Especificaciones técnicas:

• Modo de trabajo: operación en unidad única, operación simultánea de unidades múltiples; soporte de control remoto y monitorización de estado.
• Tensión de carga: 10–300 V (estándar) o 10–600 V (extendido).
• Corriente de carga (variantes): 0–40 A; 0–60 A; 0–20 A (según modelo).
• Tensión de descarga: 10–300 V (estándar) o 10–600 V (extendido).
• Corriente de descarga (rangos de ejemplo): 10–19 V: 0–50 A; 19–180 V: 0–100 A; 180–300 V: 0–50 A. Variante de alta corriente: 10–19 V: 80 A; 19–180 V: 120 A; 180–300 V: 80 A; 300–600 V: 50 A.
• Precisión de corriente: ±1 %.
• Precisión de tensión: ±0,5 %.
• Precisión de tensión por celda: ±0,2 %.
• Tensión por celda: 0,500 V – 16,00 V (resolución 1 mV).
• Tiempo de carga/descarga: 0 ~ 99 horas 59 minutos.
• Alimentación: CA 220 V / 380 V; monofásico 220 V AC (−20% ~ +30%), 45 ~ 65 Hz.
• Pruebas de resistencia dieléctrica: entrada‑carcasa 2200 V DC 1 min; entrada‑salida 2200 V DC 1 min; salida‑carcasa 700 V DC 1 min.
• Norma de seguridad: cumple EN61095.
• Dimensiones: 461 x 225 x 390 mm.
• Peso: un cargador: 17,5 kg; dos cargadores: 20 kg.
• Manipulación: ruedas universales industriales.
• Disipación térmica: refrigeración por aire forzado.
• Temperatura de funcionamiento: -5 ~ 50 °C; temperatura de almacenamiento: -40 ~ 70 °C.
• Humedad: humedad relativa 0 ~ 90 % (a 40±2 °C).
• Altitud nominal: 4000 m.
• Ruido: < 60 dB.
• Cableado CA de entrada: toma GB, adecuada para cable 1 ~ 1,5 mm².
• Cableado CC de salida: cable instrumento 25 mm² con conector rápido (rojo = positivo, negro = negativo).
• Interfaz de datos: exportación USB y software para PC; 2 GB de almacenamiento interno.
