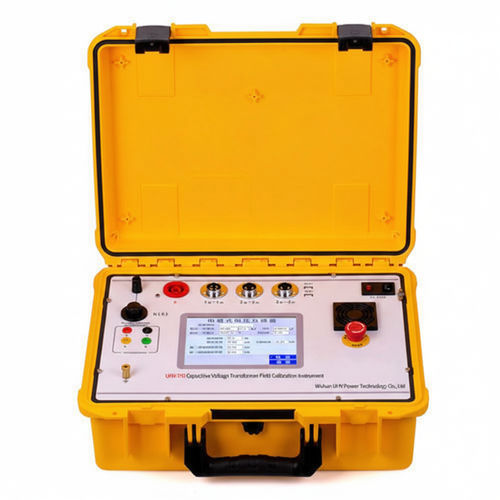

Calibrador de tensión UHV-740
antirroboparámetro eléctricopara transformador

Calibrador de tensión - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - antirrobo / parámetro eléctrico / para transformador
Calibrador de tensión - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - antirrobo / parámetro eléctrico / para transformador
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Wuhan UHV Power Technology Co.,Ltd.

Características

Tamaño físico
de tensión, antirrobo, parámetro eléctrico
Aplicaciones
para transformador, para transformador de tensión
Opciones
portátil, de documentación, con registrator de datos integrado, informatizado
Temperatura

Mín.: 5 °C
(41 °F)

Máx.: 40 °C
(104 °F)

Rango de humedad

Mín.: 0 %

Máx.: 80 %

Tensión

Mín.: 0 V

Máx.: 100 V

Descripción

Resumen del producto

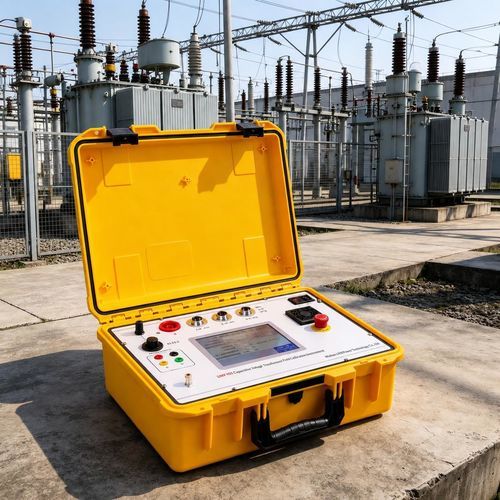

  • El UHV-740 es un calibrador de campo todo-en-uno para la calibración in situ de transformadores de tensión capacitivos (CVT) y transformadores electromagnéticos de potencial (PT). Realiza mediciones precisas de error de relación y fase mediante pruebas de baja tensión y extrapolación de la curva de carga del transformador en múltiples relaciones (6–500 kV/√3).


Características clave y beneficios
  • Solución todo-en-uno: elimina la necesidad de fuentes elevadoras y cajas de carga externas mediante la extrapolación de la curva de carga para medir errores PT/CVT (relación y fase) en cargas del 20%–120%, conforme a normas nacionales.
  • Mediciones integrales: admite errores de relación y fase PT/CVT, razón de tensión parcial y capacitancia del CVT, relación/voltaje PT intermedio, resistencia CC y comprobaciones de polaridad/relación/cableado.
  • Eficiencia y seguridad: prueba completa con un solo clic para reducir errores humanos y riesgos; operación <4 kV con protección multicapa; tecnología de conversión de frecuencia rápida con anti-interferencias.
  • Diseño orientado al usuario: WINCE OS con modo dual (pantalla táctil/ratón), diagramas de conexionado intuitivos y puertos USB dobles para exportación inmediata de datos; 16 GB de almacenamiento interno para millones de conjuntos de datos.


Principales pruebas y parámetros medidos
  • Medición de relación y error de fase de PT/CVT
  • Medición de razón de tensión parcial y capacitancia parcial del CVT
  • Medición de relación y voltaje de PT intermedio
  • Medición de resistencia CC
  • Verificaciones de polaridad, relación y cableado


Especificaciones técnicas
  • Entorno de operación: Temperatura 5–40 °C; Humedad relativa <80% (25 °C); Altitud <4500 m; Frecuencia de red 50 ± 0,5 Hz.
  • Tipos de transformador medidos: GIS Electromagnetic (PT) y Capacitive Voltage Transformer (CVT).
  • Rango de tensión primaria: 6–500 kV/√3 (también se aceptan tensiones primarias no estándar).
  • Tensiones secundarias compatibles: 100 V, 100 V/√3, 110 V, 110 V/√3, 100/3 V.
  • Precisión de medición de error (relación/fase): 0,05 %.
  • Precisión de la razón de presión parcial: 0,5 %.
  • Precisión de medición de la capacitancia de tensión parcial: 2 %.
  • Precisión resistencia CC: 0–0,1 Ω → 3 %; 0,1–50 Ω → 1 %.
  • Rangos de relación del transformador estándar interno: incluye 6 kV/100 V (y 6 kV/√3 /100 V/√3), 10 kV/100 V (y 10 kV/√3 /100 V/√3), 35 kV/100 V (y 35 kV/√3 /100 V/√3), 110 kV/100 V (y 110 kV/√3 /100 V/√3), 220 kV/100 V (y 220 kV/√3 /100 V/√3), 330 kV/100 V, 500 kV/√3 /100 V/√3.
  • Clase de exactitud (referencia interna): 0,02 %.
  • Sección de verificación: Rango 0–100 V (error del indicador de escala 0,5 %); error de relación 0,001 %–3 % (100 V); diferencia angular 0,00′–50′ (100 V); expresiones de error △X = ±(2%×X + 2%×Y ± 2 words); △Y = ±(2%×X + 2%×Y ± 2 words).
  • Admitancia: 0,1 ms–99,9 ms.
  • Almacenamiento y conectividad: 16 GB de almacenamiento interno; puertos USB dobles para exportación de datos.
  • Dimensiones (mm): 496 × 394 × 185.
  • Peso: 14,0 kg.
