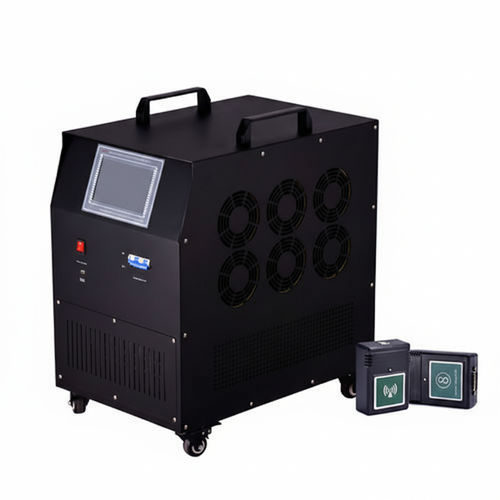

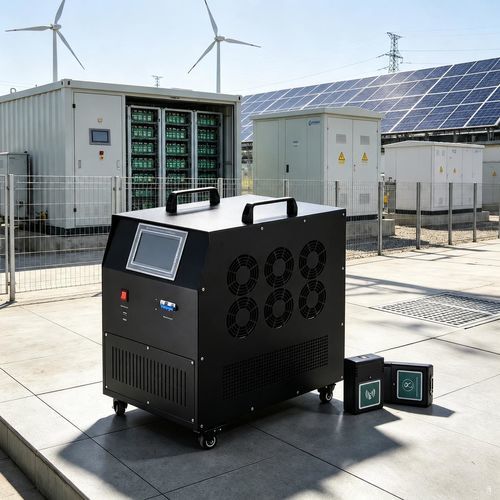

Banco de carga/descarga DC UHV-220/30CF

portátilde corriente constantepara uso con refrigeración por convección

El probador de carga y descarga de batería UHV-220/30CF está diseñado para medir los valores de carga y descarga de bancos de baterías y actuar como una carga de descarga controlada. Realiza descargas constantes a un valor establecido mediante el control continuo de la corriente de descarga.

Funciones principales

• Funcionamiento en modo independiente o en paralelo con otras unidades; admite control remoto y monitorización del estado.
• Integración cinco en uno: carga, descarga, detección por celda, monitorización en línea y activación.
• Monitorización inalámbrica del voltaje por celda (cada módulo monitoriza hasta 12 celdas).
• Software de análisis con función de descarga por control remoto; equipo con interfaz USB y almacenamiento interno de 2 GB.
• Arquitectura de doble CPU para mayor seguridad, fiabilidad y precisión; la descarga puede pausarse y los parámetros modificarse sin terminar la prueba.

Parámetros técnicos

• Modo de trabajo: autónomo, operación en paralelo, control remoto y monitorización de estado.
• Paquetes de baterías aplicables: 48V / 110V / 220V / 380V.
• Rangos de tensión de carga: 48V: 40–60V; 110V: 95–150V; 220V: 190–300V; 380V: 350–450V.
• Rangos de corriente de carga: 48V: 10–150A; 110V: 1–80A; 220V: 1–40A; 380V: 1–20A.
• Rangos de tensión de descarga: 48V: 38–60V; 110V: 80–135V; 220V: 176–270V; 380V: 300–460V.
• Rangos de corriente de descarga: 48V: 0–150A; 110V: 0–150A; 220V: 0–100A; 380V: 0–50A.
• Precisión de corriente: 1%.
• Precisión de tensión: 0,5%.
• Precisión de voltaje por celda: 0,2%.
• Rango y resolución por celda: 0,500V–16,00V (resolución 1 mV).
• Tiempo de carga/descarga: 0–99 h 59 min (configurable).
• Fuente de alimentación: CA 220V / 380V.
• Modo de refrigeración: refrigeración por aire forzado.
• Dimensiones: 610 × 390 × 675 mm; Peso neto: 61 kg; ruedas universales industriales para manejo.

Entorno de trabajo

• Temperatura de funcionamiento: -5 a 50 °C; temperatura de almacenamiento: -40 a 70 °C.
• Humedad relativa: 0–90% (referencia a 40 ±2 °C).
• Altitud nominal: hasta 4000 m.
• Ruido: < 60 dB.

Alimentación y seguridad

• Tensión de trabajo (red): sistema monofásico de tres conductores 220V AC (-20% a +30%), frecuencia 45–65 Hz.
• Prueba de tensión de aislamiento: entrada-carcasas 2200V DC 1 min; entrada-salida 2200V DC 1 min; salida-carcasas 700V DC 1 min.
• Seguridad: cumplimiento con EN61095 (según indicación).

Cableado

• Entrada CA: toma GB, adecuada para cable de 1–1,5 mm².
• Salida CC: cable de instrumento 25 mm² con conector de conexión rápida (rojo = positivo, negro = negativo).

Funciones adicionales

• Funciones integradas para flujos de prueba y monitorización.
• Módulos inalámbricos para monitorización por celda (hasta 12 celdas por módulo) simplifican la adquisición de datos.
• Interfaz USB y 2 GB de almacenamiento interno para registro local; software de análisis para control remoto.
• Pausa y modificación de parámetros durante la descarga sin interrumpir la prueba para mayor flexibilidad.

Modelo y especificaciones

• Modelo: UHV-220/30CF.
• Sistemas aplicables y rangos: ver parámetros técnicos arriba.
• Resumen de precisiones: corriente 1%; tensión 0,5%; por celda 0,2%.
