Calibrador de tensión UHV-905

de corrientede impedanciaparámetro eléctrico

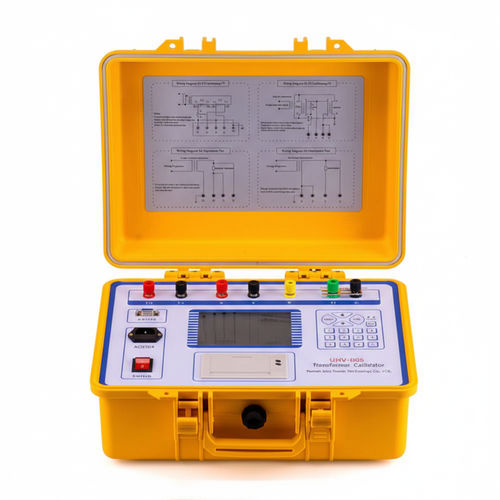

El UHV-905 es un sistema automático de calibración para transformadores de corriente (CT) y de potencial/tensión (PT). Combina un circuito único avanzado con tecnología DSP para eliminar la inestabilidad de desplazamiento de fase RC y permite mediciones precisas de error de relación, fase/ángulo, impedancia y admitancia con muestreo automático y soporte de software host para PC.

Funciones principales

• Calibración automática de CT y PT: medición de error de relación, impedancia y admitancia; pruebas de tiempo/admitancia.
• Combinación de circuito avanzado único y DSP para estabilizar la medición frente a la inestabilidad de desplazamiento de fase RC.
• Pantalla LCD matricial grande (320 × 240) con retroiluminación de larga duración para visualización clara de diferencias de relación y ángulo.
• Detección e indicación automática de polaridad incorrecta y relación errónea.
• Software host para PC para instrumentos virtuales y control/visualización remota.
• Conmutación automática de rango, gestión de mediciones de nivel S y supresión de armónicos > 40 dB.

Rangos de medida y condiciones de uso

• Entorno de funcionamiento: temperatura 5℃ a 40℃; humedad relativa <80% (a 25℃); altitud <2500 m; frecuencia de red 50 Hz ±0,5 Hz; entrada de red 220 V ±5%.
• Rangos de medida: componente cofase 0.0001 ～ 200.0 (%) resolución 0.0001; componente ortogonal 0.001 ～ 700.0 resolución 0.001; impedancia 0.0001 ～ 20.0 Ω resolución 0.0001; admitancia (ms) 0.0001 ～ 20.0 resolución 0.0001.
• Rango de trabajo corriente: (1% ～ 149%) In (In = 5 A); (5% ～ 149%) In (In = 1 A).
• Rango de trabajo tensión: (5% ～ 149%) Un (Un = 100 V, 150 V, 100 V/…) ; (5% ～ 149%) Un (Un = 100 V/3).
• Carga (corriente): TX < 0.12 Ω cuando cosφ = 1.
• Carga (tensión): < 0.25 VA (100 V).
• Indicación de error de polaridad: cuando corriente/tensión de operación > 5% del nominal y error > 180% debe aparecer indicación de polaridad; si > 10% del nominal y no hay indicación correcta, ello indica fallo.
• Indicación de error de relación variable: cuando corriente/tensión de operación > 5% del nominal y error entre 30% y 180% se muestra indicación de error de relación variable.
• Prueba de aislamiento/resistencia de aislamiento: tomas y bornes soportan 1,5 kV hacia la carcasa durante 1 minuto.

Características / especificaciones técnicas

• Pantalla: LCD matricial 320 × 240 puntos con amplio campo de visión y retroiluminación de larga duración.
• Interfaz de usuario: interfaz de operación multilingüe (la original incluye interfaz en chino); indicadores en fuente grande para diferencias de relación y ángulo.
• Conformidad: cumple JJG314-1993 y JJG314-1994; soporte de muestreo automático.
• Funciones avanzadas: conmutación automática de rango, gestión de nivel S, supresión de armónicos > 40 dB.
• Consumo eléctrico: <15 VA (sin microimpresora); <25 VA (con microimpresora).
• Dimensiones (L × An × Al): 260 × 350 × 150 mm.
• Peso: 6 kg.
