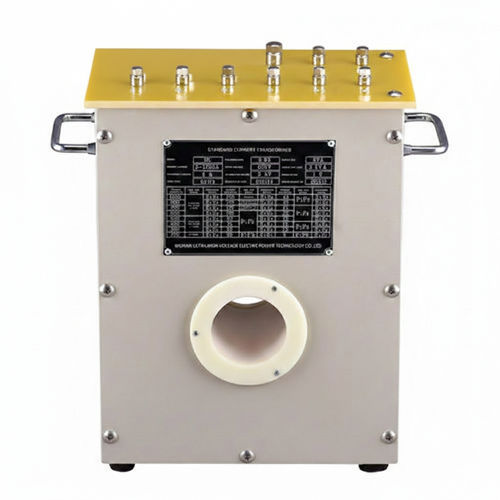

Transformador de corriente HL series

El transformador de corriente estándar HL es un patrón de calibración destinado a la verificación y a las pruebas de error de transformadores de corriente. Está formado por un devanado primario y un devanado secundario y permite autocalibrarse en relaciones 5/5 o 1/1 para comprobaciones de relación precisas.

Características

• Construcción con devanado primario y devanado secundario como referencia de calibración.
• Verificación conforme a la relación de corriente indicada en la placa de características.
• Capacidad de autocalibrado en relaciones 5/5 o 1/1.
• Diseño con ruedas para facilitar el manejo y el transporte.

Condiciones de operación

• Temperatura de trabajo: -5 ℃ a +40 ℃.
• Humedad relativa: < 80% (sin condensación).
• El lugar de trabajo debe estar libre de campos electromagnéticos externos fuertes no relacionados con la prueba.
• Permite operación prolongada a la corriente nominal.

Dimensiones y peso (por modelo)

• HL-22/23: 370 × 170 × 440 mm — peso: 13 kg.
• HL-32/33: 330 × 190 × 430 mm.
• HL-53/62/63 (HL-62C/63C): 470 × 230 × 570 mm.

Manipulación y documentación disponible

• Ruedas integradas para movilidad y uso en campo.
• Documentación: manual de usuario y certificado de calibración disponibles (PDF bajo petición).
• Vídeos de demostración disponibles para puesta en marcha y uso en campo.

Especificaciones técnicas

• Familia de modelo: HL Standard Current Transformer.
• Función: patrón de calibración para verificación y pruebas de error de transformadores de corriente.
• Construcción: devanados primario y secundario.
• Relaciones de calibración: autocalibrable 5/5 o 1/1.
• Límites ambientales: -5 ℃ a +40 ℃, humedad < 80%.
• Movilidad: montado sobre ruedas.
• Dimensiones y peso según modelo (ver más arriba).
