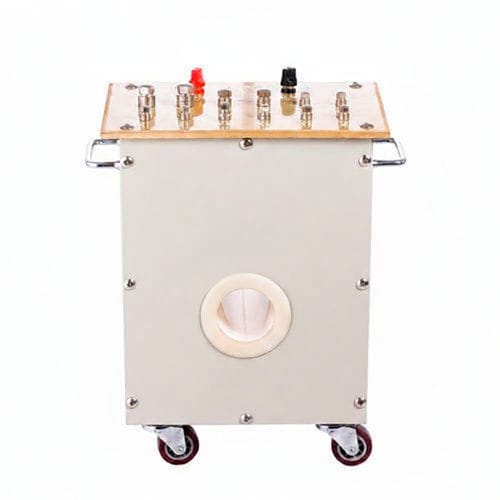

Generador de corriente SL series

portátilpara aplicaciones industriales

SL Current Generator suministra corriente primaria o alimenta equipos monofásicos de 50 Hz para la verificación de transformadores de corriente. Está compuesto por un devanado de entrada (220 V), un devanado de salida (≤100 A) y un devanado de núcleo pasante.

Construcción y funcionamiento

• Devanado de entrada: 220 V (monofásico, 50 Hz).
• Devanado de salida: salida nominal por debajo de 100 A; la placa de identificación indica la corriente nominal permitida a través del devanado del núcleo.
• Devanado de núcleo pasante: permite múltiples vueltas; la capacidad de corriente nominal disminuye proporcionalmente al número de vueltas.
• Apodo: Generador de corriente.

Características principales

• La corriente de salida en la placa se refiere a la corriente nominal permitida a través del devanado del núcleo.
• Cuando varias vueltas pasan por el núcleo, la corriente nominal permitida disminuye en proporción inversa al número de vueltas.
• La relación entre la capacidad de salida en la placa y el producto de la corriente de salida y la tensión por vuelta determina el número máximo de vueltas permitidas a través del núcleo para la corriente especificada.
• Diseñado con ruedas para facilitar el manejo y el transporte.

Condiciones de funcionamiento / Límites ambientales

• Temperatura de funcionamiento: -5°C a +40°C.
• Humedad: < 80%.
• Diseñado para operación prolongada a corriente nominal.
• Permite una sobrecarga de 1,5× durante 30 minutos.

Dimensiones externas y variantes

• SL-4: 420 × 240 × 4500 mm³.
• SL-7: 600 × 350 × 700 mm³.

Peso (ejemplo)

• SL-4: 14 kg.

Especificaciones técnicas

• Devanado de entrada: 220 V (monofásico, 50 Hz).
• Devanado de salida: salida nominal por debajo de 100 A (valor en la placa).
• Devanado de núcleo pasante: admite múltiples vueltas; corriente admisible inversamente proporcional a las vueltas.
• Capacidad de sobrecarga: 1,5× el nominal durante 30 minutos.
• Rango de funcionamiento: -5°C a +40°C; humedad < 80%.
• Movilidad: equipado con ruedas.
• Modelos típicos: SL-4 (420×240×4500 mm³, 14 kg), SL-7 (600×350×700 mm³).

Documentación y multimedia

• Imágenes del producto y vídeos demostrativos integrados (YouTube).
• Manual de usuario (PDF) disponible.
