Calibrador de corriente UHV-901
de tensiónparámetro eléctricouniversal

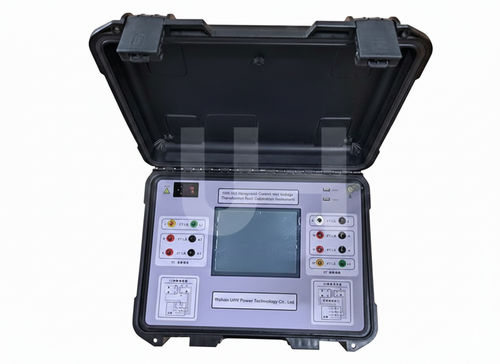

Calibrador de corriente - UHV-901 - Wuhan UHV Power Technology Co.,Ltd. - de tensión / parámetro eléctrico / universal
Calibrador de corriente - UHV-901 - Wuhan UHV Power Technology Co.,Ltd. - de tensión / parámetro eléctrico / universal
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Wuhan UHV Power Technology Co.,Ltd.

Características

Tamaño físico
de tensión, de corriente, parámetro eléctrico
Aplicaciones
universal, para transformador, para transformador de tensión
Opciones
portátil, de alta precisión, compacto, para calibración de referencia, con registrator de datos integrado, para entorno difícil
Temperatura

Máx.: 40 °C
(104 °F)

Mín.: 0 °C
(32 °F)

Rango de humedad

Máx.: 85 %

Mín.: 0 %

Descripción

Introducción del producto

  • El UHV-901 es un probador de calibración integrado para campo y laboratorio destinado a transformadores de corriente (CT) y transformadores de potencial/tensión (PT/VT). Realiza mediciones precisas de relación y error de fase con un patrón interno 0.02 y una pantalla LCD táctil 800×600 (WINCE) que facilita la operación guiada, el almacenamiento en sitio y la exportación por USB.


Características principales

  • Solución integrada: Tecnología de medida de pequeña señal para pruebas completas de error CT/PT sin necesidad de transformadores estándar externos, boosters o cajas de carga; incluye patrón interno clase 0.02 (equivalente a 0.05S).
  • Capacidades avanzadas de prueba: Amplio rango de medición (1%–200%, compatible con CT clase S); medición de errores de relación y fase en cualquier punto de carga; detección automática de polaridad y relación para transformadores conocidos y desconocidos; pruebas VT según normas nacionales (20%–120%).
  • Operación inteligente: Pantalla táctil 800×600 con guía de cableado, detección automática de conexiones y alertas, almacenamiento local y exportación por USB; carcasa resistente a impactos; peso portátil <6 kg; dimensiones 472×355×168 mm.
  • Flujo de trabajo eficiente: Pruebas cerca de la frecuencia de red para reducir interferencias, determinación instantánea de aceptado/rechazado y generación de informes estándar nacional con un clic.


Aplicaciones

  • Calibración en campo de equipos de medición
  • Verificación de transformadores CT y PT estándar y no estándar
  • Identificación y caracterización de transformadores desconocidos


Características / especificaciones técnicas

  • Sección CT: Rango de relación CT: 5A/5A ~ 25000A/5A (5A/1A ~ 5000A/1A); error de relación ±0,2 %. Rango de medición de error CT: 5A/5A ~ 5000A/5A (5A/1A ~ 5000A/1A). Clases de precisión de los CT probados: 1.0, 0.5, 0.5S, 0.2, 0.2S. Precisión de error CT (referencia): nivel 0.02.
  • Sección PT: Rango de relación PT: medición de rango completo (tipo electromagnético) ±0,2 %. Rango de medición de error PT (ejemplos primario/secundario): primario 3–220 kV (también se aceptan primarios no estándar). Ejemplos secundarios: 3kV/100V, 6kV/100V, 6.3kV/100V, 10kV/100V, 10.5kV/100V, 13.8kV/100V, 15kV/100V, 15.75kV/100V, 18kV/100V, 20kV/100V, 35kV/100V, 66kV/100V, 110kV/100V, 220kV/100V. Factor de potencia PT: 0.0–1.0. Precisión de error PT (referencia): nivel 0.05.
  • Medición de resistencia DC: 0.0–0.1 Ω ±3 %; 0.1–50 Ω ±1 %.
  • Temperatura ambiente: 0–40 °C. Humedad ambiente: <85 % a 25 °C.
  • Consumo: 30 W (inactivo), 150 W (en funcionamiento).
  • Peso: 6.0 kg. Dimensiones: 472 mm × 355 mm × 168 mm.
