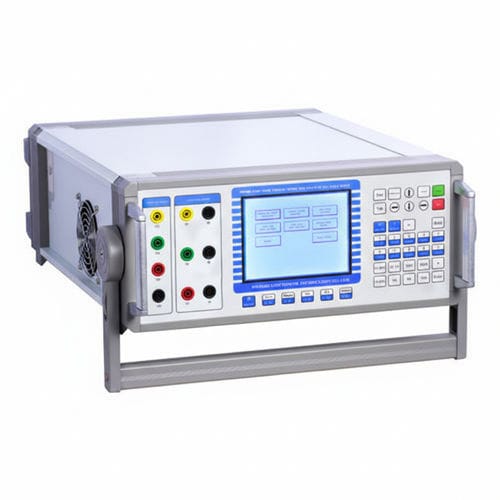

Alimentación eléctrica benchtop UHV-930

AC/ACreguladade corriente constante

La UHV-930 es una fuente de alimentación CA programable de precisión diseñada para inspección, calibración y ensayos de producción. Ofrece salidas senoidales de baja distorsión con amplitud, fase y frecuencia ajustables, y una capacidad de conducción de carga estable para cargas resistivas, inductivas, capacitivas y mixtas.

Funciones clave

• Generación programable de tensión y corriente CA de baja distorsión con ajuste de fase y amplitud (soporta síntesis de armónicos 2.º–22.º y combinaciones arbitrarias).
• Respuesta PID por hardware rápida y control digital (MCU de 32 bits + DSP) para minimizar fluctuaciones ante cambios de carga.
• Alta capacidad de pilotaje de cargas capacitivas, inductivas, resistivas y mixtas; conmutación automática de rangos de tensión y corriente.
• Interfaz LCD integrada y conectividad a PC (RS232) con protocolo abierto para integración y desarrollo secundario.
• Protecciones integradas: sobrecorriente, sobretensión, sobretemperatura, cortocircuito, circuito abierto y sobrecarga.

Aplicaciones típicas

• Laboratorios de calibración y metrología (flujos de prueba de contadores con software de PC).
• I+D y ensayos funcionales de equipos de potencia, inversores y relés de protección.
• Bancos de prueba en producción que requieren simulación programable de fases, frecuencia y armónicos.

Especificaciones

• Salida de voltaje CA: Regulación 0,05%RG; Precisión < ±0,1%RG; Estabilidad < ±0,03%RG/1 min; Distorsión < 0,1% (carga no capacitiva); Potencia nominal por fase 15 VA; Tasa de ajuste a plena carga < ±0,03%RG; Tiempo de ajuste < 1 ms; Rango 0 V ～ 420 V; Marchas 0–140 V, 140–280 V, 280–420 V (automático).
• Salida de corriente CA: Regulación 0,05%RG; Precisión < ±0,1%RG; Estabilidad < ±0,03%RG/1 min; Distorsión < 0,1% (carga no capacitiva); Potencia por fase 15 VA; Rango 0 A、1 mA ～ 10 A (opción 20 A); Rangos típicos 0–0,2 A, 0,2–1 A, 1–5 A, 5–10 A con conmutación automática; personalizable hasta 20 A.
• Potencia: Precisión < 0,1%RG; Estabilidad < 0,03%/1 min.
• Fase: Ajuste 0 ～ 359,99°; Resolución 0,02°; Precisión ±0,05°.
• Frecuencia: Ajuste 40 Hz ～ 65 Hz; Resolución 0,005 Hz; Precisión ±0,005 Hz; Deriva térmica ±1 PPM/°C; Estabilidad a largo plazo ±4 PPM/año.
• Factor de potencia: Rango −1 ～ 0 ～ +1; Resolución 0,05%; Precisión 0,1%.
• Red de alimentación: 220 V AC, 50 Hz ±5%.
• Salida de armónicos: Soporta 2.º–22.º armónicos combinables; al emitir armónicos la capacidad de carga se reduce aproximadamente a la mitad — asegurar que la carga no supere la mitad del valor nominal.
• Interfaz y control: Pantalla LCD 320×240; MCU 32 bits + DSP; RS232 y protocolo abierto para integración con PC.
• Protecciones: Sobrecorriente, sobretensión, sobretemperatura, cortocircuito, circuito abierto, sobrecarga.
• Dimensiones: 480 × 330 × 680 mm.
• Peso neto: 31,6 kg.
