Tubería rígida hidráulica

para aceiteneumáticade plástico

Resumen del producto

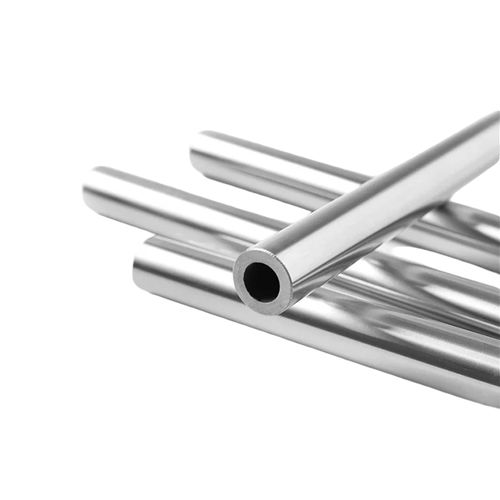

La varilla de pistón hueca cromada fabricada en acero 20MnV6 ofrece alta resistencia a la tracción y buena maquinabilidad, con una sección hueca para reducir peso. El diámetro interior (ID) se suministra sin bruñir (acabado de taladrado), por lo que es adecuada para usos sin estanqueidad interna o cuando el acabado interno no es crítico. Rango típico de diámetros exteriores 25–250 mm y longitudes estándar hasta 6 m (posibilidad de longitudes personalizadas hasta 15 m bajo pedido).

Modelo / Información básica

• Modelo: Hollow Chrome Plated Rod
• Brand: EAST AI
• Material: acero 20MnV6
• Diámetro exterior: 25–250 mm
• Longitud: hasta 6 m (opciones personalizadas; capacidad máxima 15 m)
• Aplicación: varillas de pistón para cilindros hidráulicos, ejes lineales, maquinaria industrial

Composición química del acero 20MnV6
Elemento | Contenido (%)
Carbono (C) | 0,17–0,23
Manganeso (Mn) | 1,30–1,70
Silicio (Si) | 0,10–0,35
Vanadio (V) | 0,07–0,12
Azufre (S) | ≤ 0,035
Fósforo (P) | ≤ 0,035

Características clave

• Alta resistencia a la tracción — apta para aplicaciones hidráulicas medias y pesadas
• Buena maquinabilidad — admite corte, roscado y taladrado
• Diseño optimizado en peso — núcleo hueco que reduce masa manteniendo rigidez
• Recubrimiento de cromo duro — capa típica 20–30 μm para resistencia a desgaste y corrosión
• Acabado exterior liso — Ra ≤ 0,2 μm tras pulido
• Control de rectitud — ≤ 0,2 mm/m
• Tolerancias personalizables — ID/OD según plano (ej.: f7 / g6)

Especificaciones
Material | 20MnV6
Tratamiento superficial | Cromado duro
Espesor capa de cromo | 20–30 μm
Dureza superficial | ≥ 850 HV
Rugosidad | Ra ≤ 0,2 μm
Rectitud | ≤ 0,2 mm/m
Condición ID | No bruñido (acabado de taladrado)
Diámetro exterior | 25 mm – 250 mm
Longitud | Hasta 6 m (típico); hasta 15 m bajo pedido
Tolerancias ejemplo | f7 / f8 / g6
Aplicaciones típicas | Varillas de pistón hidráulico, ejes lineales, automatización industrial


Proceso de fabricación

• Selección del material — lingotes 20MnV6 certificados con química controlada
• Taladrado/alisado — taladrado profundo o trepanación para crear la sección hueca
• Tratamiento térmico — normalizado y revenido para obtener resistencia y tenacidad
• Torneado y rectificado de precisión — control dimensional del exterior
• Cromado duro — depósito uniforme para resistencia al desgaste
• Pulido — acabado externo Ra ≤ 0,2 μm
• Inspección final — verificaciones de dureza, rugosidad, rectitud y espesor de capa bajo procedimientos ISO9001

Aplicaciones

• Cilindros hidráulicos y neumáticos
• Equipos de manipulación y elevación
• Maquinaria agrícola y de construcción
• Automatización industrial y líneas de ensamblaje
• Componentes de máquinas-herramienta y guías lineales
• Sistemas marinos y offshore (ID interna no estanca)

Embalaje y entrega

• Embalaje: aceite anticorrosión en la superficie; varillas envueltas en papel protector y embaladas en cajas de madera; film plástico y palets de acero disponibles
• Tiempo de entrega: típicamente 20–30 días tras confirmación de pedido (según cantidad y especificaciones)
• Métodos de envío: marítimo, aéreo o multimodal
• Mercados principales: Europa, Rusia, Sudeste Asiático, Sudamérica, Oriente Medio

Características técnicas

• Material: 20MnV6
• Modelo: Hollow Chrome Plated Rod
• Tratamiento superficial: cromado duro (20–30 μm)
• Dureza superficial: ≥ 850 HV
• Rugosidad externa: Ra ≤ 0,2 μm
• Rectitud: ≤ 0,2 mm/m
• Condición ID: no bruñido (acabado de taladrado)
• Rango de diámetro exterior: 25–250 mm
• Longitud: hasta 6 m (longitudes personalizadas hasta 15 m)
• Tolerancias: ejemplos f7 / f8 / g6
