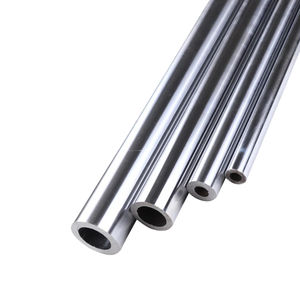

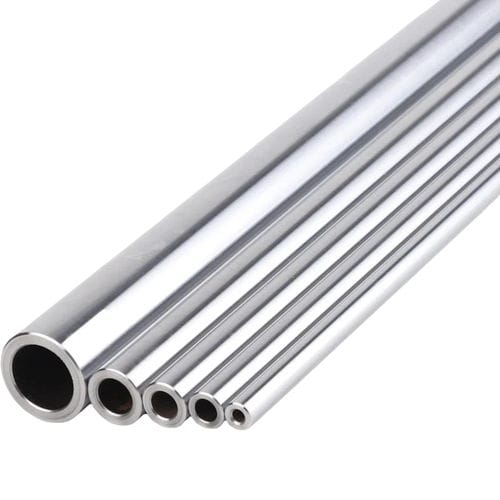

Tubería rígida hidráulica

de acero al carbonopara uso intensivopara aplicaciones agrícolas

Información básica

• Modelo: Vástago hueco cromado
• Marca: EAST AI
• Material: acero carbono medio CK45 (aprox. 0,42–0,50% C)
• Longitud: personalizable, hasta 15 m
• Tolerancia ID: f7 / f8 / g6, etc.
• Rugosidad superficial: Ra ≤ 0,2 µm

Características clave

• El acero CK45 proporciona alta resistencia a la tracción con buena mecanización y soldabilidad para aplicaciones hidráulicas y estructurales.
• La construcción hueca reduce el peso manteniendo la rigidez necesaria para conjuntos dinámicos.
• La superficie cromada exterior mejora la resistencia a la abrasión, la dureza superficial y la protección contra la corrosión.
• Suministrado con el orificio interior SIN rectificar (orificio interior no rectificado) para ahorrar costes cuando la precisión interna no es crítica o para permitir mecanizado final por parte del cliente.
• Longitudes personalizadas y servicios opcionales de mecanizado de extremos o roscado disponibles para adaptarse a cilindros hidráulicos o requerimientos de máquina.
• Alternativa rentable frente a vástagos completamente rectificados, manteniendo los beneficios del material y del cromado.

Especificaciones técnicas
Material: CK45 acero carbono medio
Acabado exterior: cromado
Orificio interior (ID): suministrado sin rectificar (no honed)

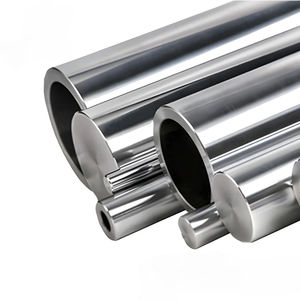

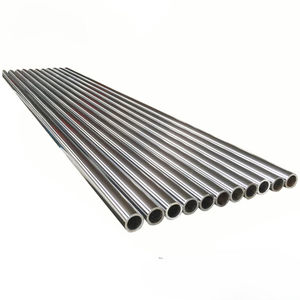

Estructura: vástago cilíndrico hueco
Longitud estándar / máx.: personalizable, hasta 15 m (las referencias pueden indicar hasta 13 m según utillaje)
Tolerancias (OD / longitud / rectitud): especificadas según pedido del cliente
Tolerancias de ID disponibles: f7 / f8 / g6, etc.
Rugosidad: Ra ≤ 0,2 µm
Tratamientos adicionales: aceite antióxido para almacenamiento; servicios de mecanizado opcionales


Aplicaciones

• Cilindros hidráulicos para excavadoras, carretillas elevadoras, camiones volquete, máquinas agrícolas y otros equipos móviles.
• Maquinaria de construcción y movimiento de tierras: grúas, cargadoras, bulldozers, manipuladores telescópicos.
• Maquinaria industrial y automatización: prensas, máquinas de inyección, unidades de elevación que requieren vástagos cromados duraderos.
• Equipos agrícolas y mineros sometidos a ciclos de trabajo intensivos.
• Usos mecánicos generales: brazos telescópicos, varillas de soporte estructural, pistones y otros conjuntos.

Proceso de producción

• Selección de tubos sin costura o barras huecas CK45 de alta calidad con certificados de material trazables.
• Pre-mecanizado: corte a longitud, mecanizado de caras y preparación de extremos.
• Tratamiento térmico / normalizado para estabilizar la estructura y reducir tensiones residuales.
• Abrir el hueco/perforación para formar el orificio interior; en productos sin rectificar no se realiza el rectificado final.
• Cromado controlado de la superficie exterior con espesores y dureza especificados.
• Inspecciones dimensionales de rectitud, redondez y aptitud para ensamblajes hidráulicos.

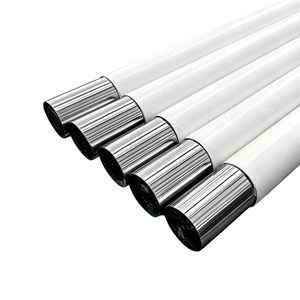

• Protección de superficie y embalaje: aceite antióxido o recubrimientos protectores; embalaje cuidadoso frente a corrosión en tránsito.
• Inspección final y documentación: Certificados de fábrica (MTC), informes dimensionales y registros de espesor de cromado.

Control de calidad y certificaciones

• Controles dimensionales: rectitud, diámetro exterior (OD), espesor de pared, tolerancias de longitud.
• Comprobación de superficie y cromado: medición de espesor, uniformidad y pruebas de adherencia.
• Ensayos mecánicos: tracción, límite elástico y alargamiento verificados mediante informes de ensayo.
• Ensayos de corrosión y niebla salina disponibles bajo petición.
• Documentación: certificados de material (MTC), trazabilidad y registros de inspección; referencia a ISO 9001 cuando procede.

Información de pedido

• Especifique diámetro exterior, espesor de pared (para vástagos huecos), longitud y cualquier mecanizado de extremos o roscado requerido.
• Indique si el comprador realizará el mecanizado del orificio interior (producto suministrado sin rectificar el ID).
• Confirme el espesor de cromado requerido y cualquier tratamiento de superficie adicional (pasivación, recubrimiento anticorrosión, etc.).
• Proporcione requisitos de tolerancia para rectitud, concentricidad y otros parámetros mecánicos.
• Opciones de embalaje personalizado, corte a medida y mecanizados especiales disponibles; soportamos pedidos grandes y gestión de stock.

Resumen técnico

• Denominación comercial: Vástago hueco cromado
• Marca: EAST AI
• Material: CK45 acero carbono medio (aprox. 0,42–0,50% C)
• Acabado exterior: cromado
• Orificio interior: suministrado sin rectificar
• Longitud máx.: personalizable, referencias hasta 15 m
• Tolerancias ID: f7 / f8 / g6 disponibles
• Rugosidad superficial: Ra ≤ 0,2 µm
