Histeresígrafo B-H

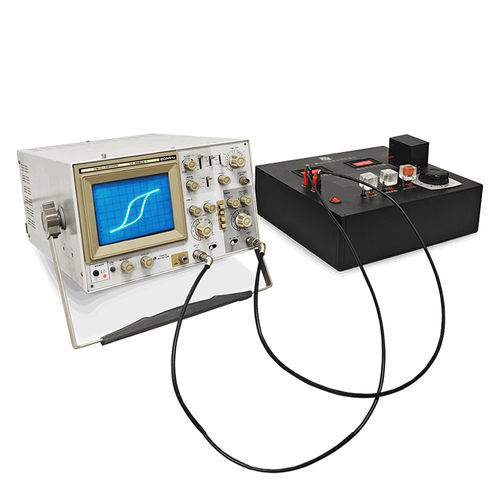

El probador de bucles de histéresis B-H BH-01 es un instrumento de laboratorio integrado diseñado para medir y trazar las curvas B-H (histeresis magnética) de materiales magnéticos blandos, permitiendo determinar inducción magnética de saturación, remanencia, coercitividad y permeabilidad. Es adecuado para docencia y caracterización de materiales usando muestras del mismo material con diferentes orientaciones y propiedades.

Componentes del instrumento

• Caja principal (con autotransformador incorporado)
• Resistencia estándar
• Resistencia de muestreo
• Resistencia de integración
• Condensador de integración
• Muestra 1 (lámina de acero al silicio no orientada)
• Muestra 2 (lámina de acero al silicio orientada)
• Amperímetro AC
• Voltímetro AC

Objetivos experimentales

• Comprender los conceptos de histéresis magnética, bucles de histéresis y curvas de magnetización; identificar magnitudes clave en materiales ferromagnéticos: coercitividad, remanencia y permeabilidad.
• Aprender a usar un osciloscopio para trazar curvas de magnetización y bucles de histéresis.
• Determinar la inducción magnética de saturación, la remanencia y la coercitividad a partir del bucle de histéresis.
• Comparar los cambios en los bucles de histéresis entre muestras orientadas y no orientadas del mismo material.

Características / especificaciones técnicas

• Resistencia de muestreo: 20 Ω
• Resistencia de integración: 47 kΩ
• Condensador de integración: 4,7 μF
• Muestra 1 (lámina de acero al silicio no orientada) bobinados: primario 100 vueltas, secundario 100 vueltas
• Muestra 2 (lámina de acero al silicio orientada) bobinados: primario 200 vueltas, secundario 300 vueltas
